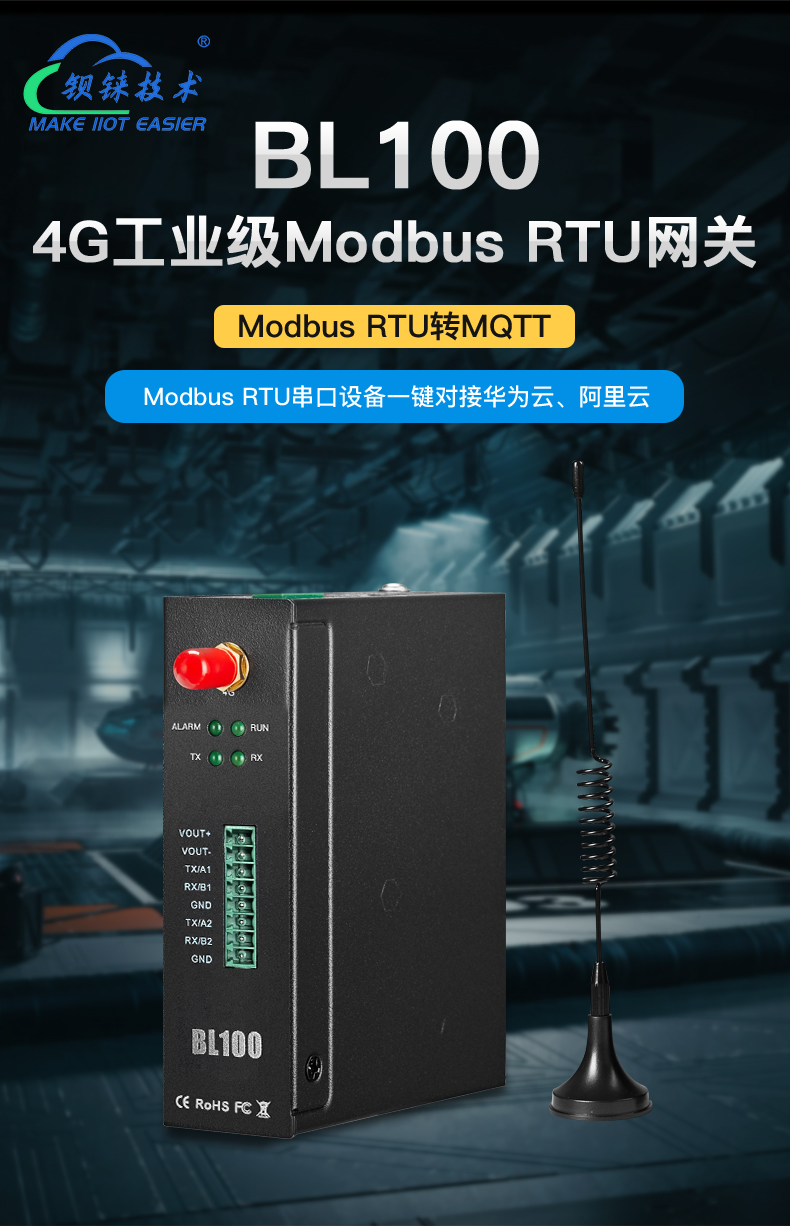

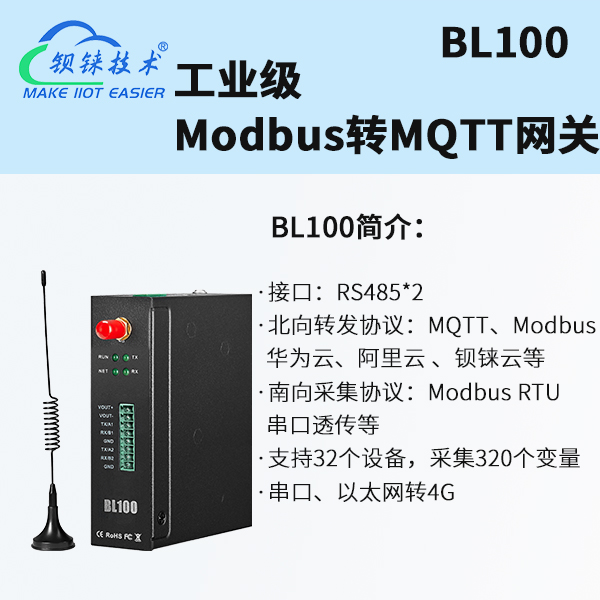

BL100簡介

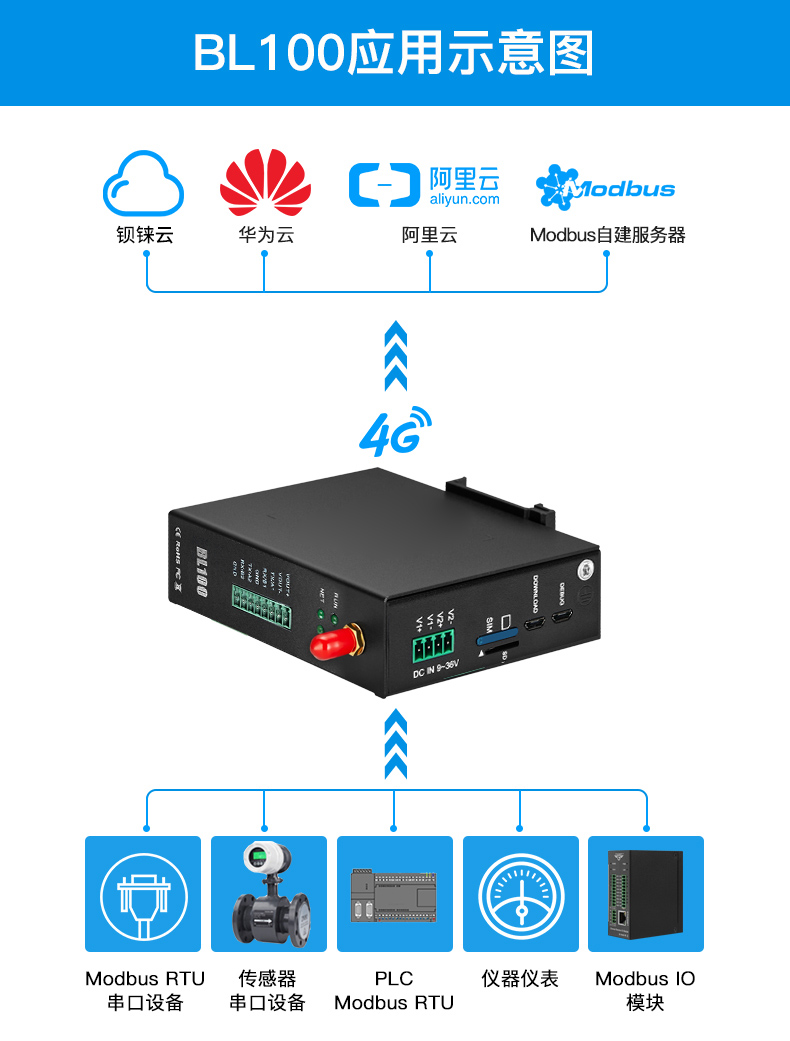

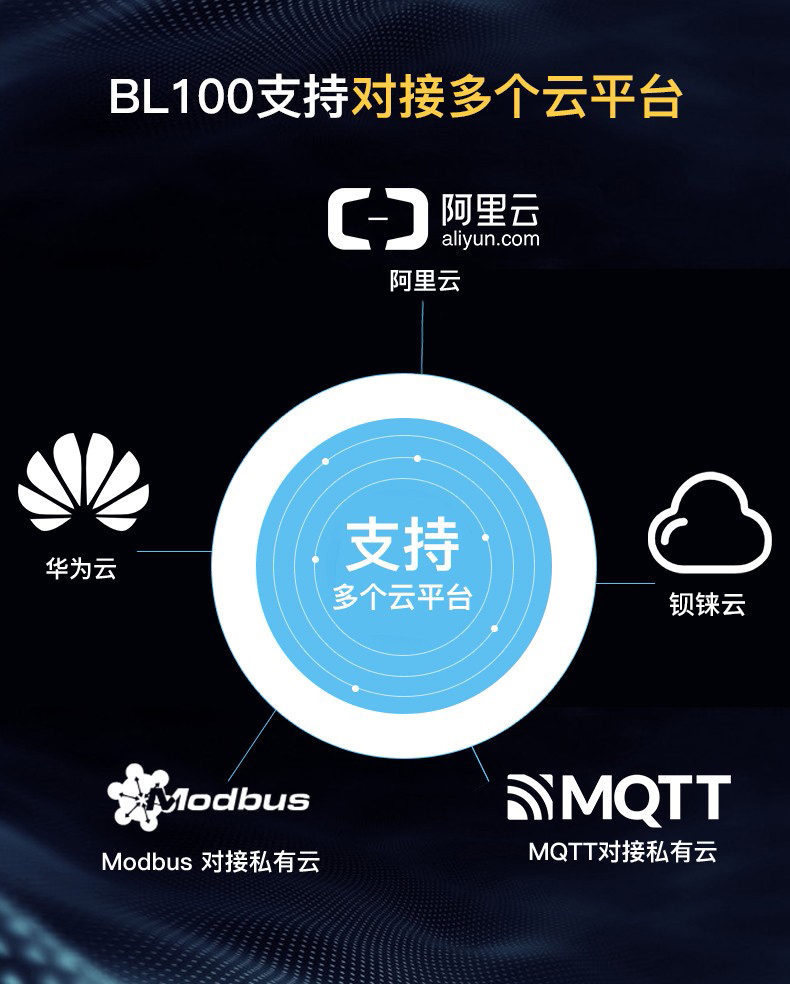

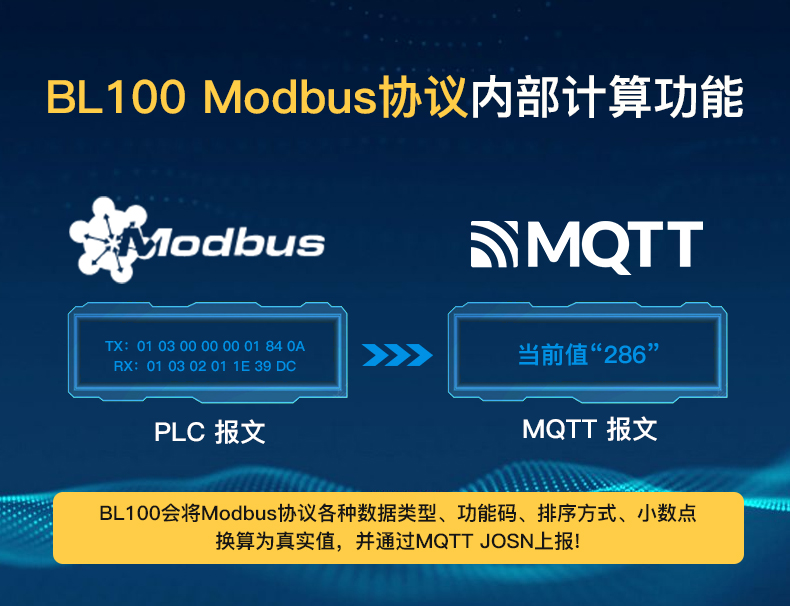

BL100是一款基于4G全網通的MODBUS轉MQTT網關設備，支持MODBUS RTU、MODBUS TCP、MQTT、阿里云、華為云、金鴿云和自定義平臺以及透明傳輸功能。方便用戶快速把多種工業設備接入云平臺如：華為云IoT、AWS IoT、阿里云IoT、ThingsBoard、鋇錸云等云平臺，同時也可以接入SCADA、OPC UA、MES、BAS等上位機數據處理系統，多個平臺和上位機系統可以同時在線。

BL100 內嵌工業級GSM/GPRS/3G/4G 通信模塊，集成穩定可靠的32 位高性能微處理器MCU，基于uCOSII嵌入式實時操作系統。

設備支持Modbus Slave 功能和Modbus Master 主站功能，可擴展多達320個數據點的數據采集，用戶可以根據應用場合的特殊需要，預先配置各種高低限參數。當觸發后，無需親臨現場，設備會自動以短信，蜂窩網絡 網絡通知用戶以及傳輸數據到監控中心。

BL100系列適用于中國移動GSM網絡、中國聯通的WCDMA 3G 網絡、 以及中國移動、中國聯通、中國電信的4G 網絡。

功能特點

? 采用4G蜂窩網絡通信，不受距離限制，任何地方都可使用；

? 寬工作電壓設計，支持9~36VDC 供電，且?guī)в蟹婪唇颖Ｗo(hù)設計；

? 內置2 路DC 直流電源輸出，（輸出等于輸入電壓）節省布線成本；

? 采用本地配置軟件、遠程短信設置參數，方便操作，簡單易用；

? 內置軟件看門狗和硬件看門狗防止假死機；

? 1路485串口，支持ModbusRTU轉MQTT、透明傳輸；

? 串口波特率支持2400bps-115200bps；停止位支持1，2位，數據位支持8位，

支持None，Odd，Even 校驗方式；

? 支持Modbus Slave 協議，可接入SCADA、HMI、DSC、PLC 等上位機，支持Modbus RTU Master 協議，可用于擴展多達48 個Modbus Slave 設備，高達320 個數據

? 支持短信報警：能監控多個基于Modbus 的數據異常超限等報警，也可通過配置軟件設置以及短信查詢，一旦通訊失敗，將短信通知用戶。

? 采用完備的防掉線機制，掉線重發數據以及掉線短信通知用戶功能；

? 支持遠程短信重啟設備以及配置設備參數功能；

? 支持10個用戶號碼用于接收設備掉線、串口數據超限、異常的特定短信報警信息；

? 內置定時器功能，支持定時自動上報、定時短信、定時布撤防、定時重啟等功能；

? 支持USB接口通過電腦配置軟件讀取配置的參數、導入導出以及程序的升級；

? 采用金屬外殼，保護等級 IP30,金屬外殼和系統安全隔離，特別適合于工控現場的應用；

? 體積小，支持墻面安裝以及DIN35mm 工業導軌安裝方式。

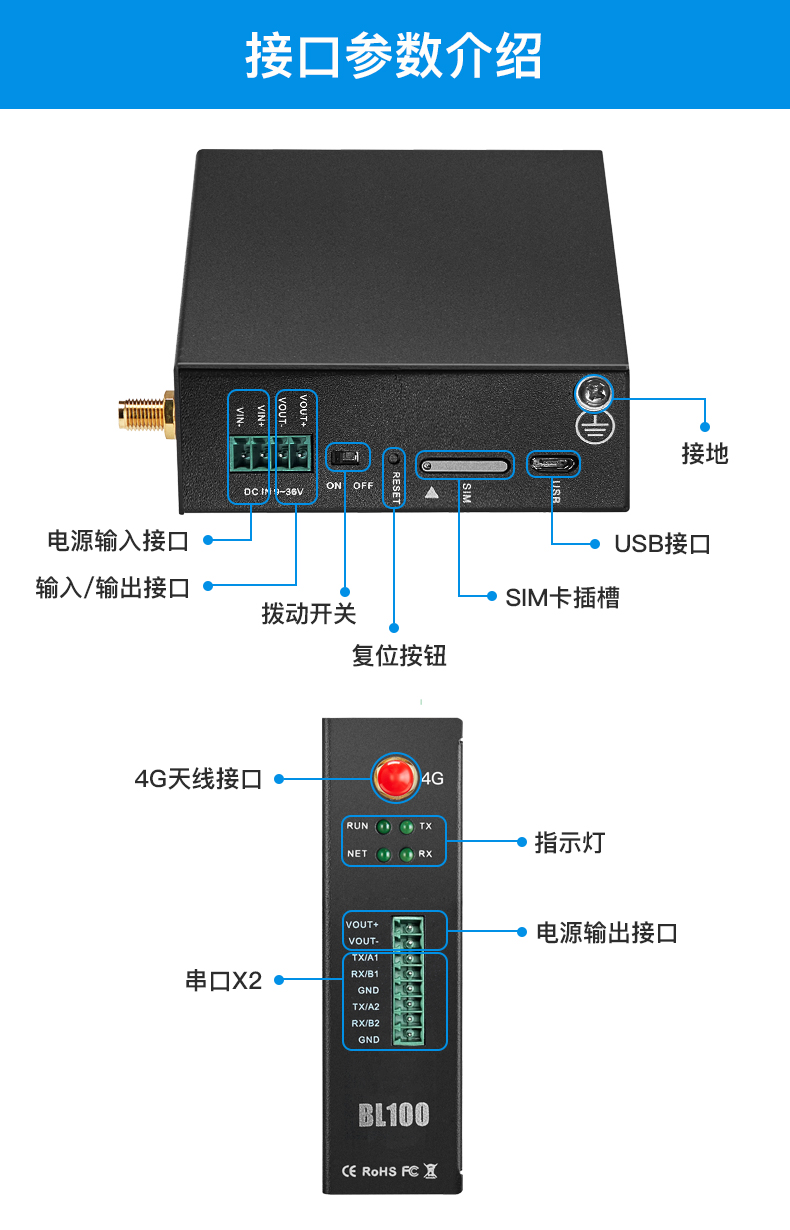

BL100 接口介紹

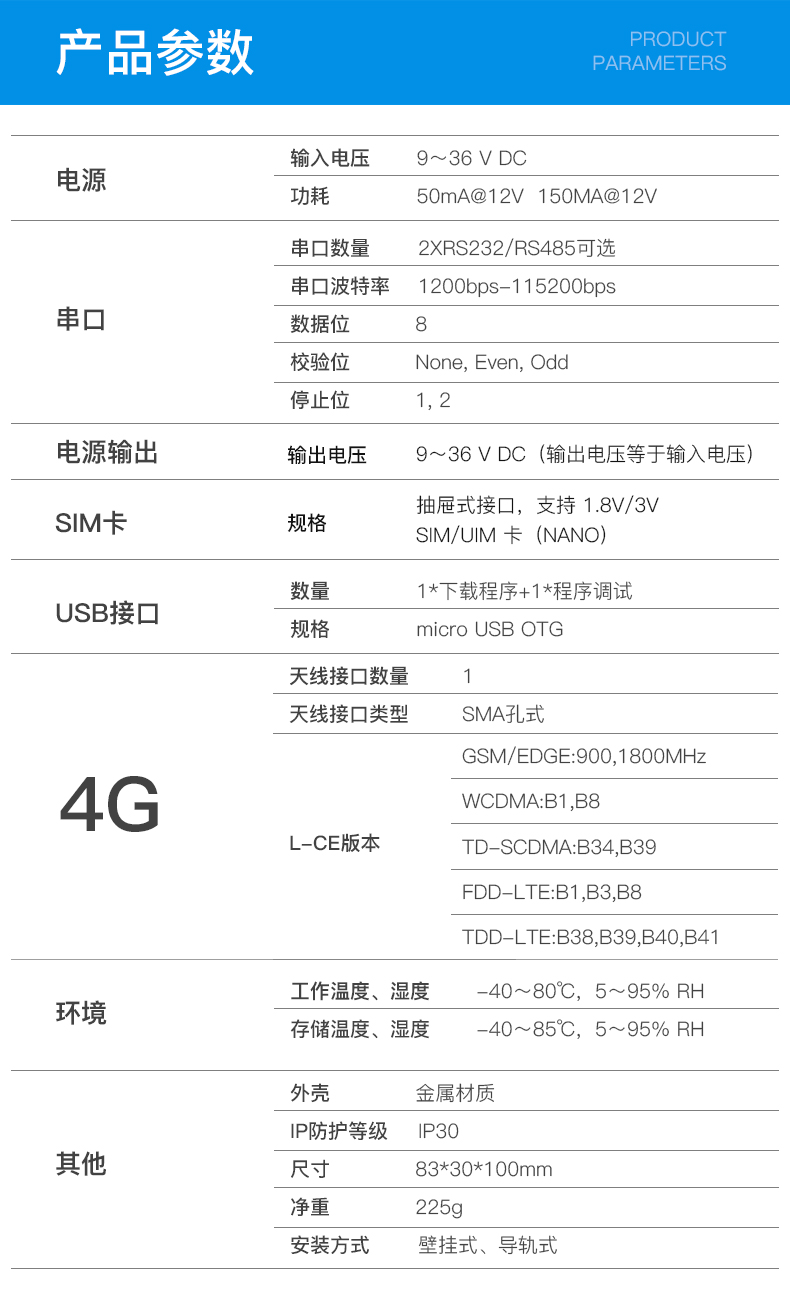

技術參數

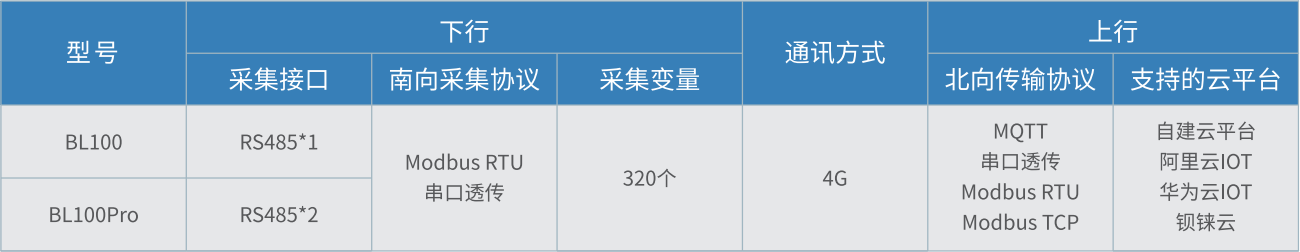

BL100 Modbus MQTT網關選型表

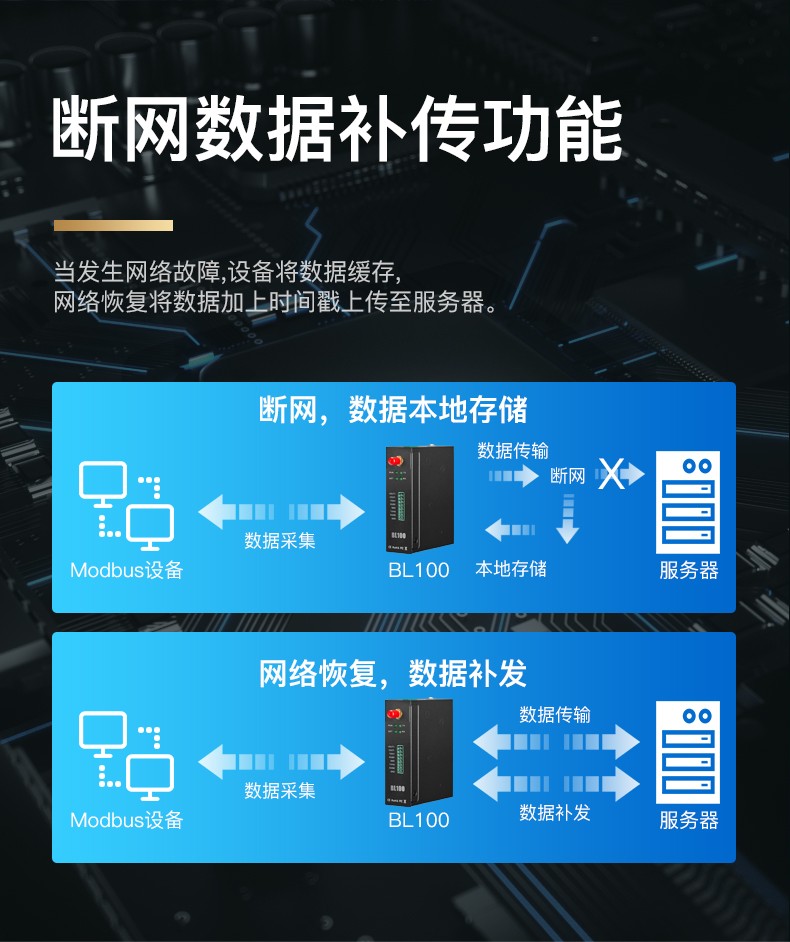

斷網數據補傳功能

當發生網絡故障時，設備本身可以緩存100000條數據，當網絡恢復時上傳服務器。
