隨時隨地遙控監測現場 源自強大的網絡管理功能
17年專注，頂級認證，市場認可

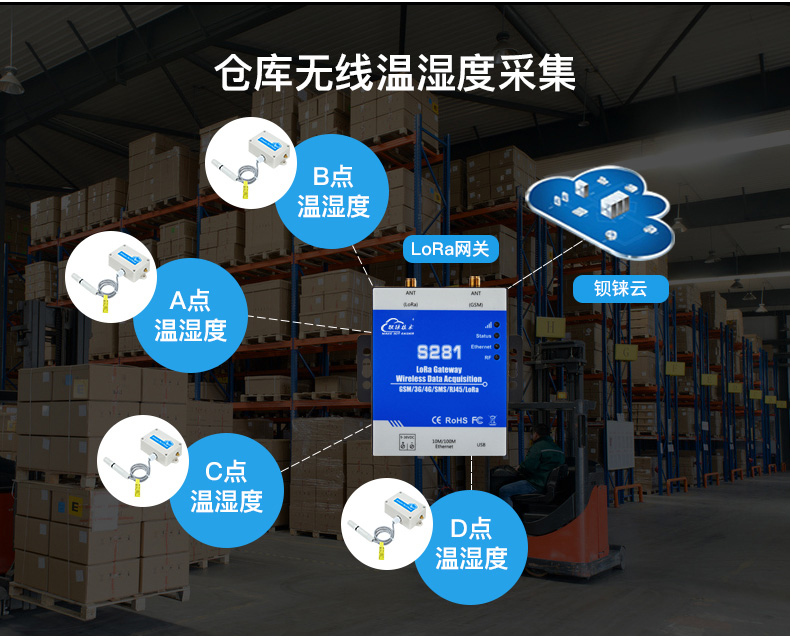

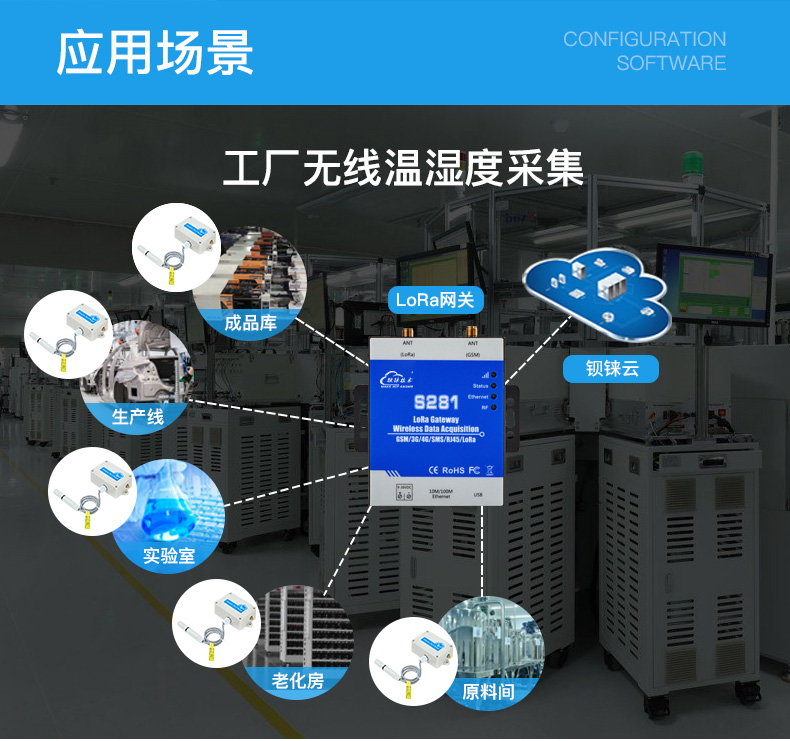

廣泛的應用場景
具有強大智能防掉線機制，無線通信永遠在線。耐高低溫、防潮、防雷，在各種惡劣的自然氣候環境下均可穩定工作。高等級的EMC抗干擾設計，強電磁干擾環境下工作優勢明顯。適應各類無人值守工業應用環境。
產品簡介

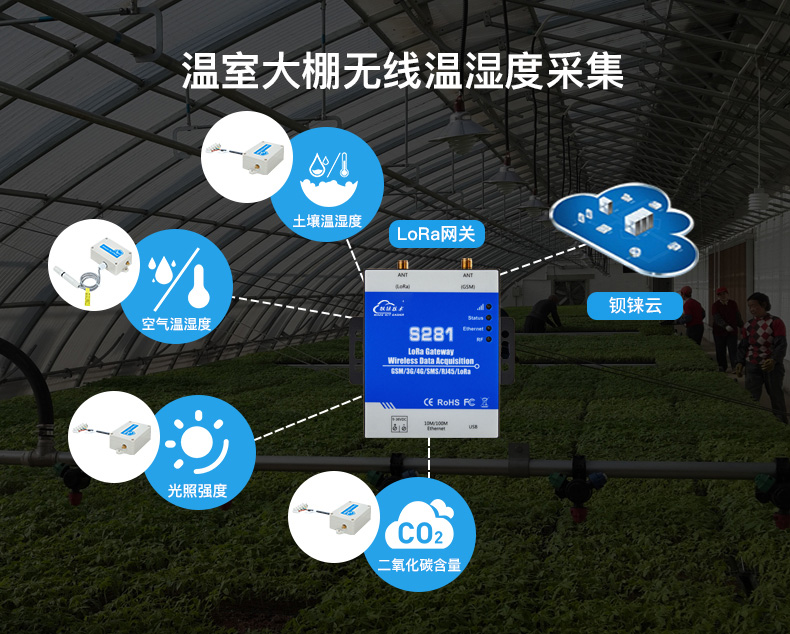

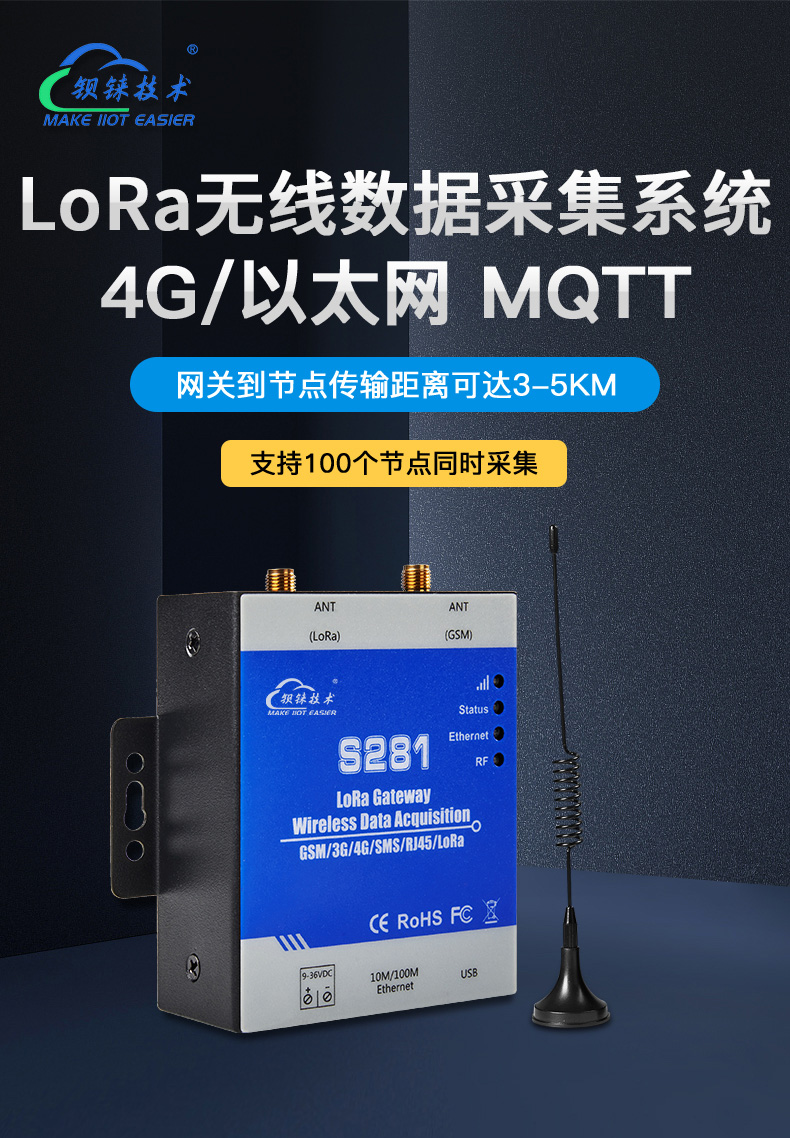

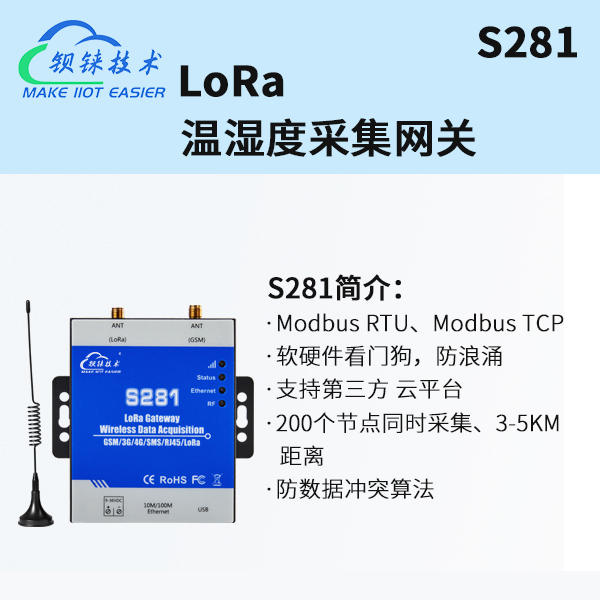

基于LoRa射頻的多數據采集系統S281主要用于多點且遠距離分布式的環境數據采集以及設備到云平臺的透明傳輸。采用了LoRa調制技術，實現現場分布式多點IO設備監控、溫濕度采集、光照度采集、二氧化碳采集、風向風速采集以及土壤墑情數據采集。通訊距離可達2km，內置LoRa的SX1278芯片、GSM/GPRS/3G/4G/RJ45模塊，可通過無線射頻，將傳感器、PLC、智能電表等的數據通過SMS/2G/3G/4G/Ethernet 等方式發送到云平臺或手機，實現遠程監測以及操控，解決用戶現場布線難等難題。

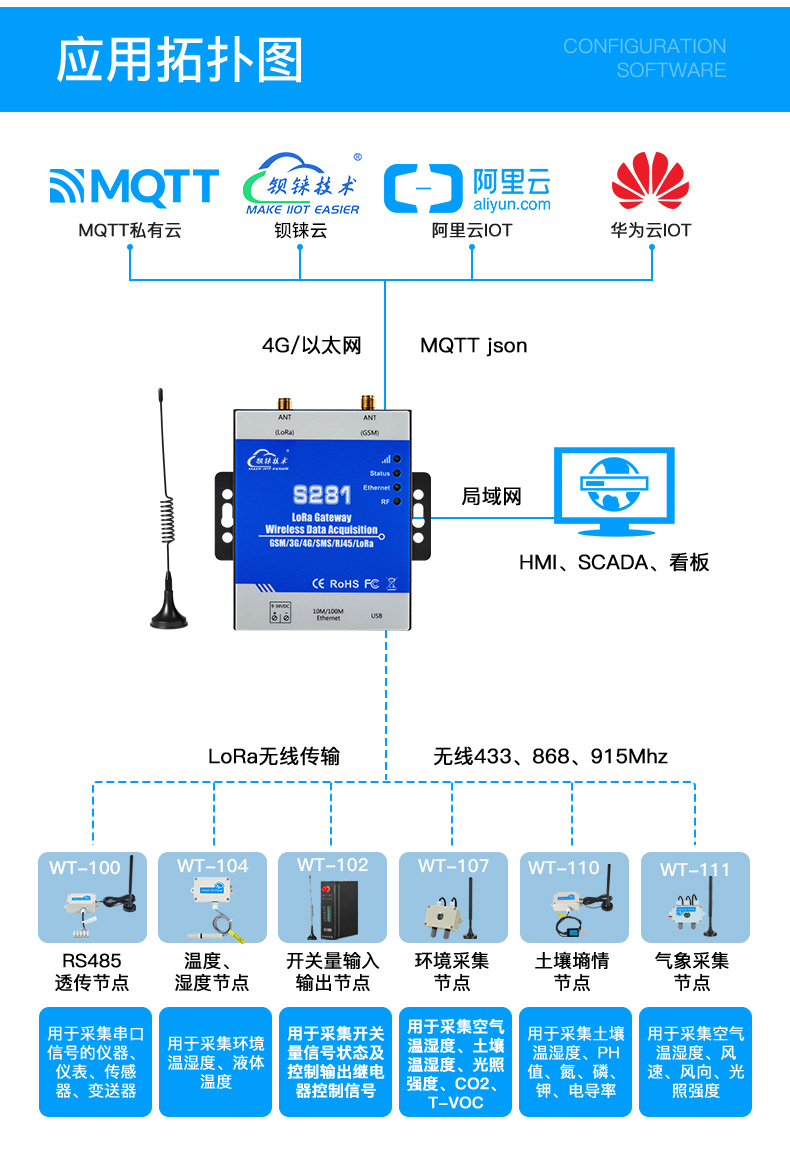

該系統分為網關及節點兩種設備，節點連接現場檢測傳感器、PLC等設備，通過無線射頻，實現云端與PLC等設備的雙向通訊。節點采集數據時，網關可設置相關數據的預警值，實現報警記錄保存。
參數簡介
內嵌ARM?Cortex?-M 32 位RISC 內核實時操作系統，軟件看門狗和硬件看門狗防止假死機；
寬工作電壓設計，支持9~36VDC 供電，且?guī)в蟹婪唇颖Ｗo(hù)設計；
模塊化結構設計，GSM/3G/4G 網絡升級只需更換模塊即可實現網絡的升級換代；
支持遠程短信重啟設備以及配置設備參數功能；
采用本地配置軟件、遠程短信、APP 設置參數，方便操作，簡單易用；
支持MQTT協議、Modbus TCP協議及Modbus RTU協議與透明傳輸可兼容使用，支持自定義握手協議的主動連接服務器以及掉線后自動重連服務器功能；
上行支持阿里云、華為云、鋇錸云等其他云平臺；
以太網自帶變壓隔離器，2KV電磁隔離，外殼隔離保護；
支持遠距離無線數據傳輸，帶有遠程采集節點、控制節點功能；

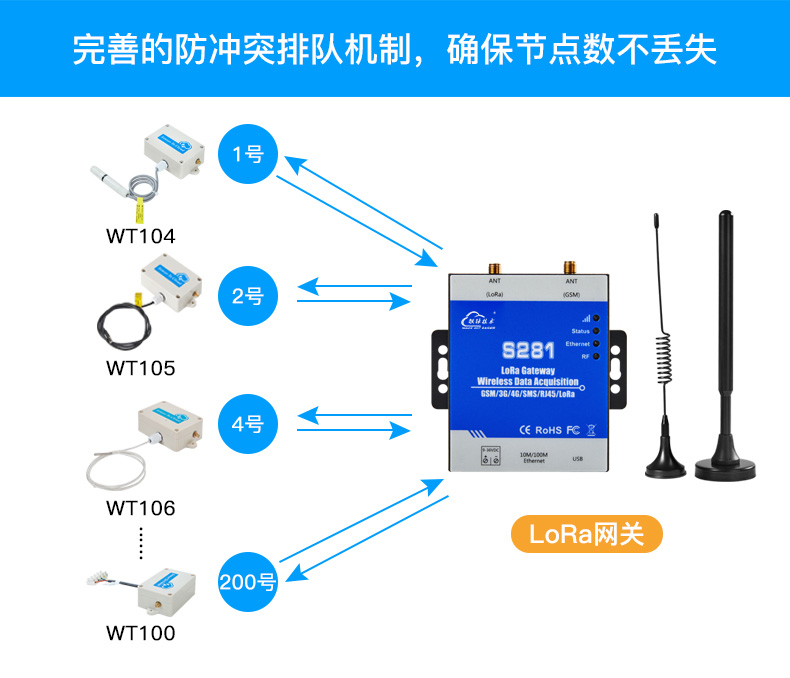

支持多數據環境采集，節點類型多達12種，可同時采集不同類型節點；
采用完備的掉線自連機制，保證數據節點永遠與主機保持連接；

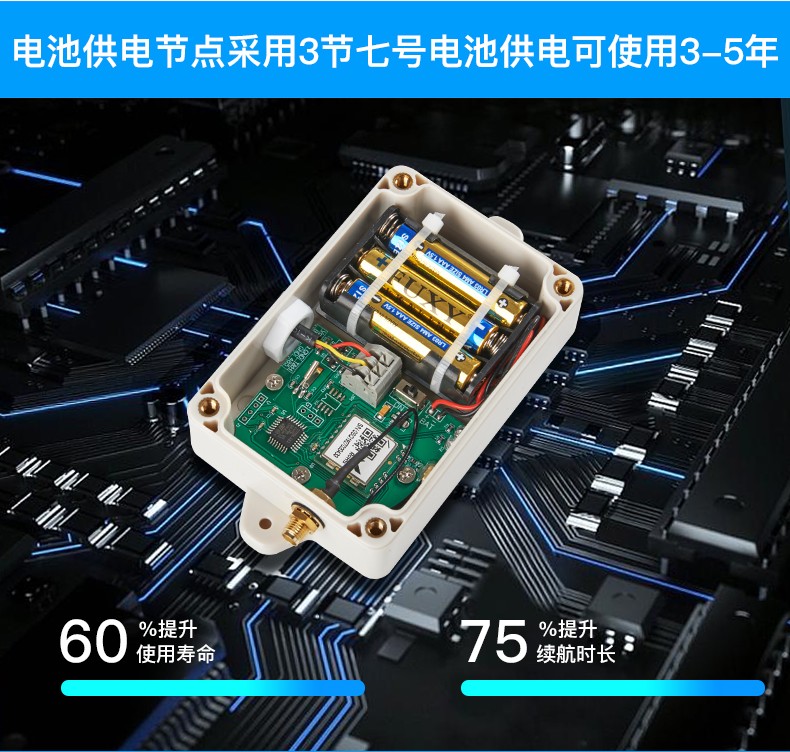

可實時監控節點電池電量，確保設備數據不掉線。
技術參數
| 分類 | 參數 | 描述 |
| 電源 | 電源電壓 | 9～36V DC |
功耗 | 正常：130mA@12V，最大：150mA@12V | |
電源防護 | 防反接，ESD空氣：15KV，浪涌：4KV | |
| 備用電池 | 3.7V/900mAh | |
| USB | USB | 1 x mini USB |
| 以太網 | 網口規格 | 1 x RJ45，10/100Mbps |
網口保護 | ESD接觸：8KV ，浪涌：4KV（10/1000us） | |
| 協議 | Modbus RTU、Modbus TCP、MQTT | |
| LoRa參數 | 通信頻段 | 402MHz-500MHz |

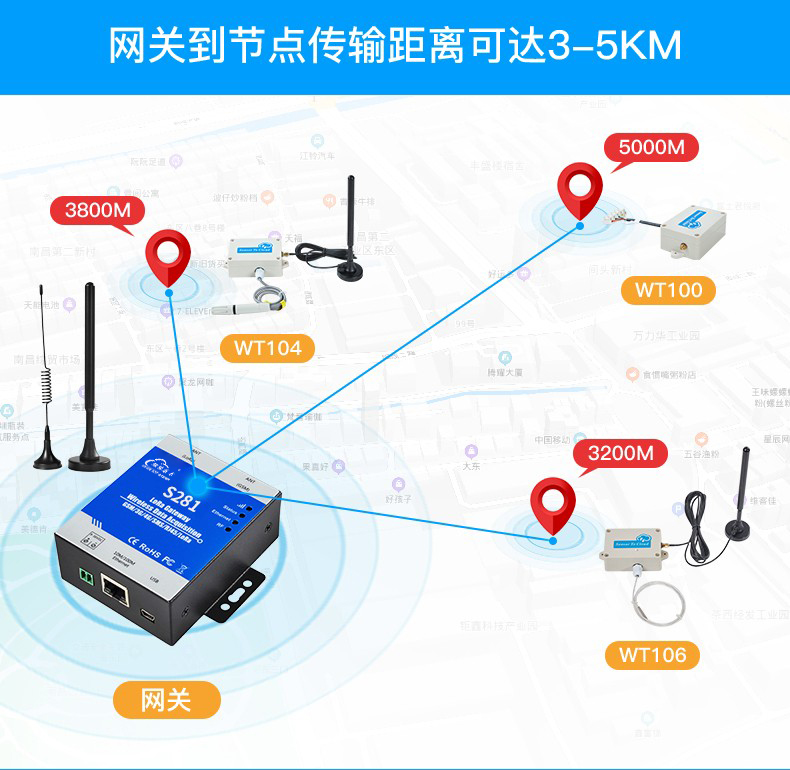

市區通信距離 | 1km | |
視距通信距離 | 2km | |
發射功率 | <24dBm | |
接收靈敏度 | <-120dBm | |
| 空中通信速率 | 1.0Kbps | |
| 蜂窩網 | 2G | GSM/EDGE：850,900,1800,1900MHz |
3G | GSM/EDGE：850,900,1800,1900MHz UMTS：850,900,2100MHz | |
4G（E版本） | GSM/EDGE：900,1800MHz WCDMA：B1,B5,B8 FDD：B1,B3,B5,B7,B8,B20 TDD：B38,B40,B41 | |
| 4G（AU版本） | GSM/EDGE：850,900,1800MHz WCDMA：B1,B2,B5,B8 FDD：B1,B2,B3,B4,B5,B7,B8,B28 TDD：B40 | |
4G（A版本） | WCDMA：B2,B4,B5 FDD：B2,B4,B12 | |
4G（V版本） | FDD：B4,B13 | |
4G（J版本） | WCDMA：B1,B3,B8,B18,B19，B26 FDD：B2,B4,B12 TDD: B41 | |
4G（CE版本） | GSM/EDGE：900,1800MHz WCDMA：B1,B8 TD-SCDMA：B34,B39 FDD：B1,B3,B8 TDD：B38,B39,B40,B41 | |
協議 | Modbus RTU、Modbus TCP、MQTT | |
| SIM/UIM卡接口 | 標準的翻蓋式接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護 | |

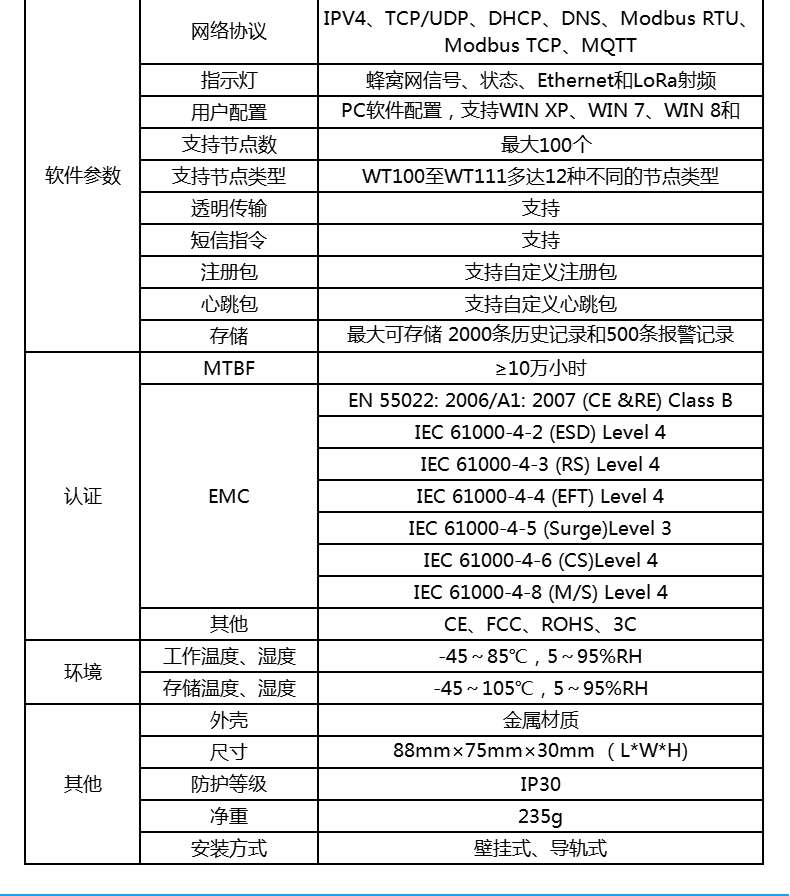

| 軟件參數 | 網絡協議 | IPV4、TCP/UDP、DHCP、DNS、Modbus RTU、Modbus TCP、MQTT |

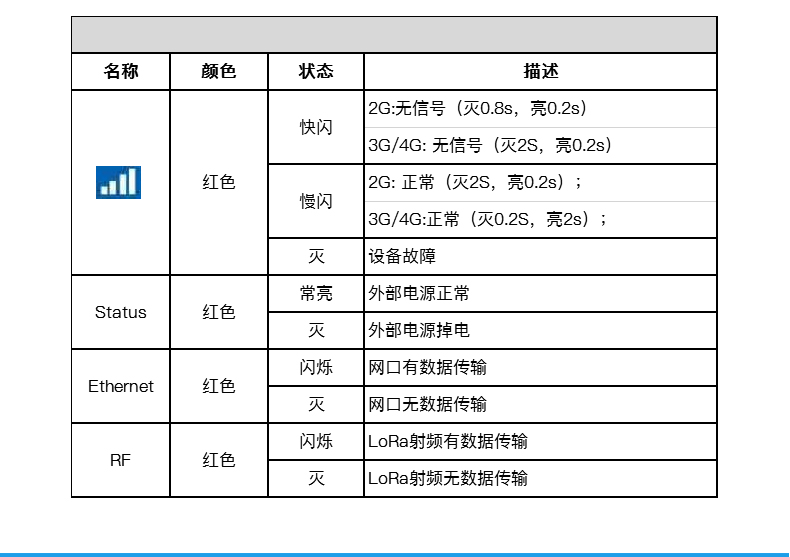

指示燈 | 蜂窩網信號、狀態、Ethernet和LoRa射頻 | |
用戶配置 | PC軟件配置，支持WIN XP、WIN 7、WIN 8和WIN 10 | |
支持節點數 | 最大50個 | |

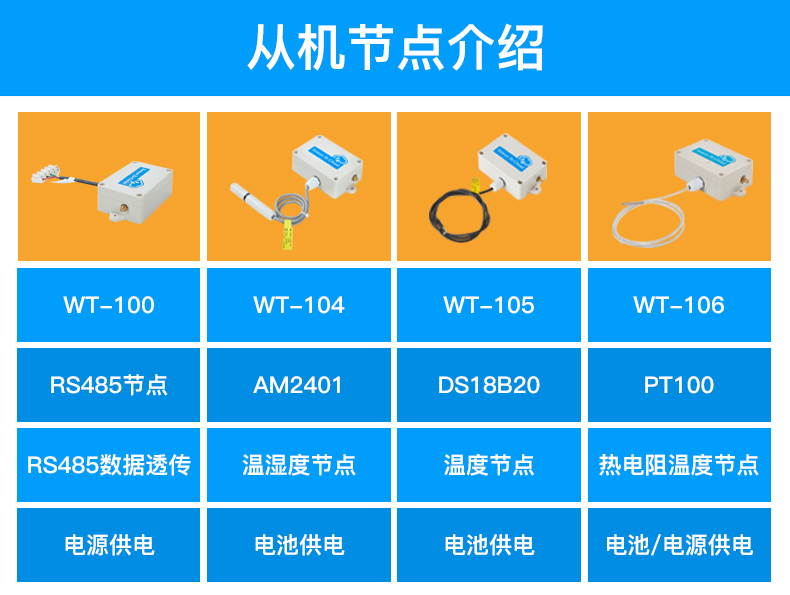

支持節點類型 | WT100至WT111多達12種不同的節點類型 | |
透明傳輸 | 支持 | |
短信指令 | 支持 | |
注冊包 | 支持自定義注冊包 | |
心跳包 | 支持自定義心跳包 | |
| 存儲 | 最大可存儲 2000條歷史記錄和500條報警記錄 | |
| 認證 | MTBF | ≥10萬小時 |
EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class B IEC 61000-4-2 (ESD) Level 4 IEC 61000-4-3 (RS) Level 4 IEC 61000-4-4 (EFT) Level 4 IEC 61000-4-5 (Surge)Level 3 IEC 61000-4-6 (CS)Level 4 IEC 61000-4-8 (M/S) Level 4 | |
| 其他 | CE、FCC、ROHS、3C | |
| 環境 | 工作溫度、濕度 | -45～85℃，5～95%RH |
| 存儲溫度、濕度 | -45～105℃，5～95%RH | |
| 其他 | 外殼 | 金屬材質 |

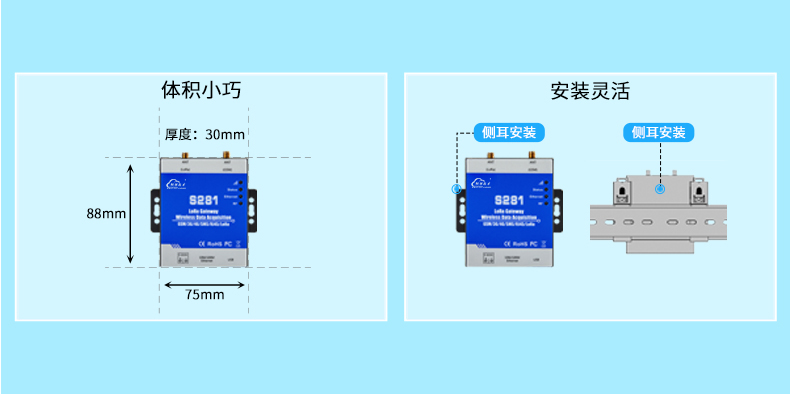

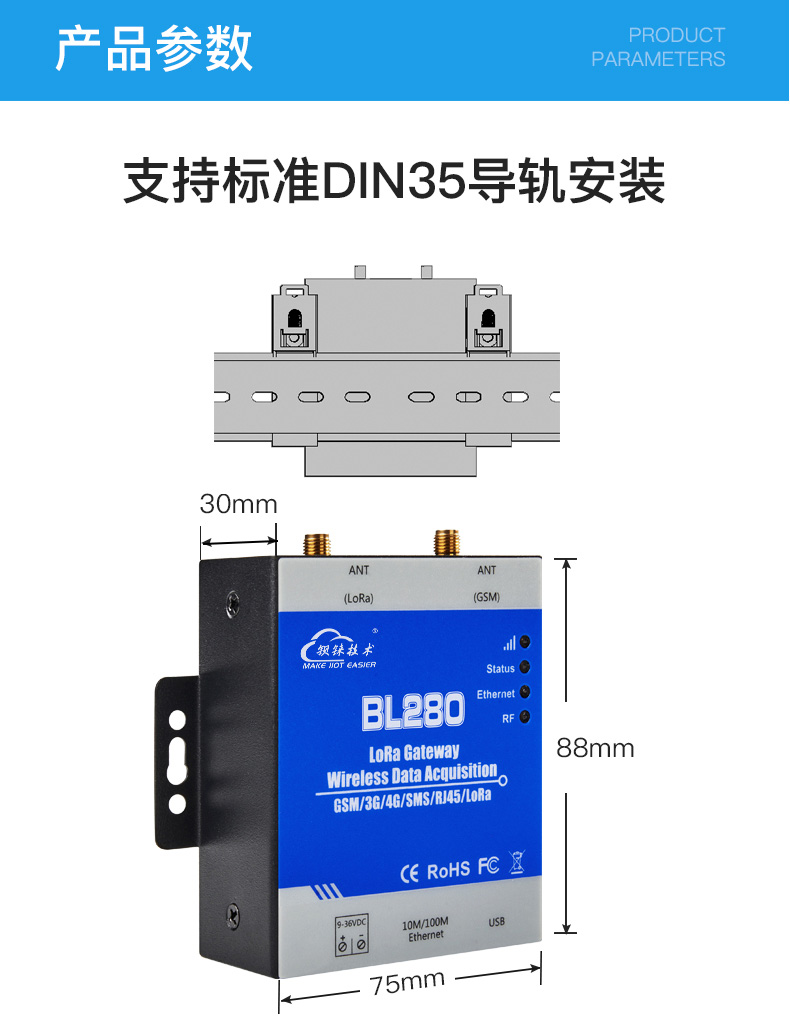

尺寸 | 88mm×75mm×30mm （L*W*H) | |
防護等級 | IP30 | |
凈重 | 235g | |
| 安裝方式 | 壁掛式、導軌式 |
點擊下載：S281配置軟件，驅動及說明書
