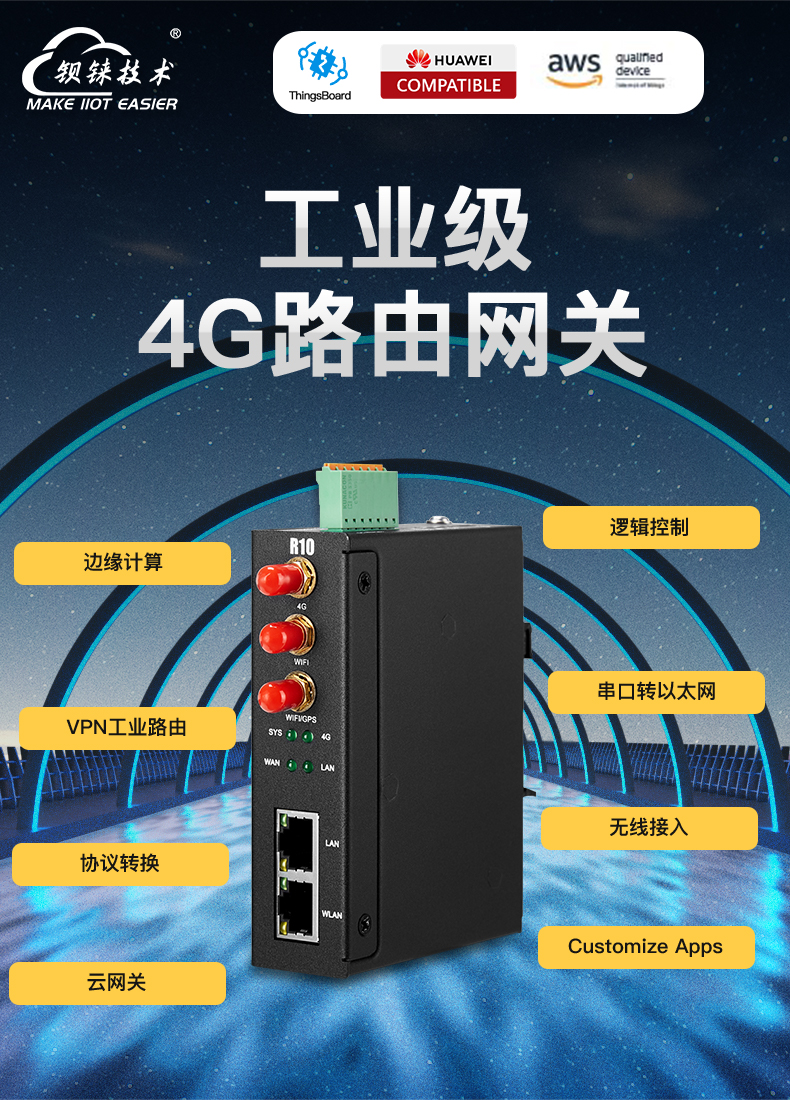

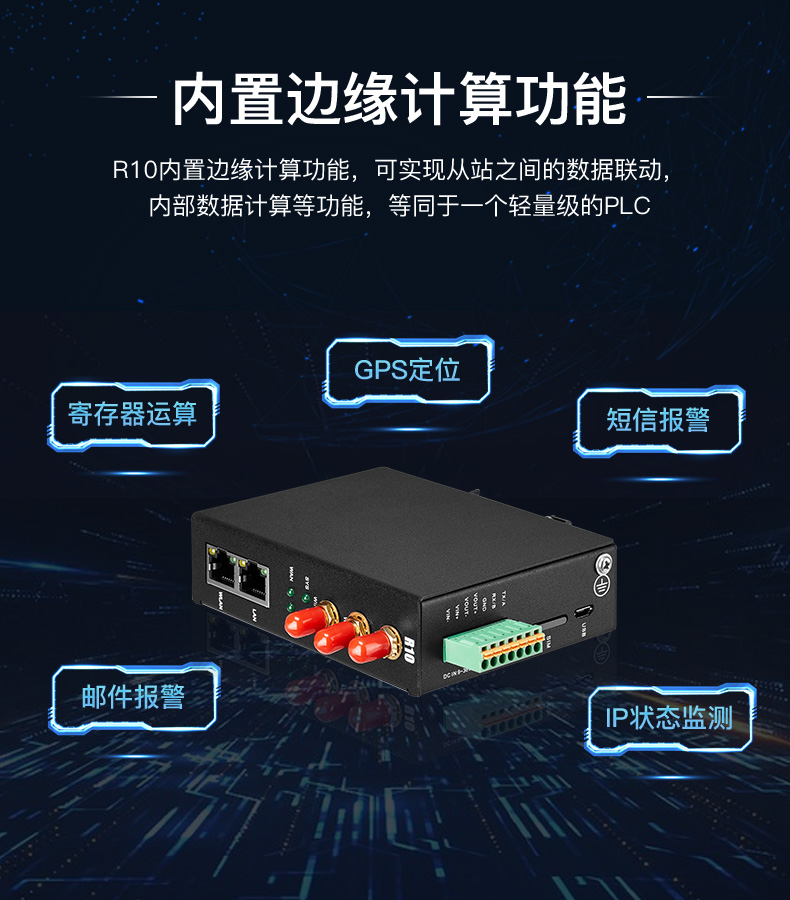

R10是一款邊緣計算工業級4G路由器，提供1LAN、1WAN可做LAN口，1路RS485，WiFi功能，既可提供設備無線接入網絡的路由器功能，又可采集Modbus數據、協議轉換、邏輯編程、定時控制等眾多功能于一體，集成了華為云、阿里云、AWS云、Thingsboard等平臺的對接協議，支持一鍵對接上述平臺，廣泛應用于各種工業物聯網場景，4G無線工業路由器，4G智能終端，4G邊緣計算路由器，智能工業網關，邊緣計算網關可選鋇錸R10。
、_12.jpg "工業物聯網關")
、_16.jpg "工業物聯網關")
、_17.jpg "工業物聯網關")
_118.jpg "工業物聯網關")
_108.jpg "工業物聯網關")
產品簡介
R10A高性能工業級邊緣計算蜂窩網路由器采用高性能32位處理器，基于Linux系統開發。該邊緣計算路由器支持GSM/GPRS/GDGE/WCDMA/HSPA+/LTE等2G/3G/4G網絡，通過無線連接為設備提供高速無線網帶寬，并且它有聯網斷線自動監測、撥號失敗自動重啟、定時重啟等功能以保證網絡的穩定連接。同時該路由器內置短信控制、VPN、RS485/RS232串口等功能，可以對接多種終端設備。

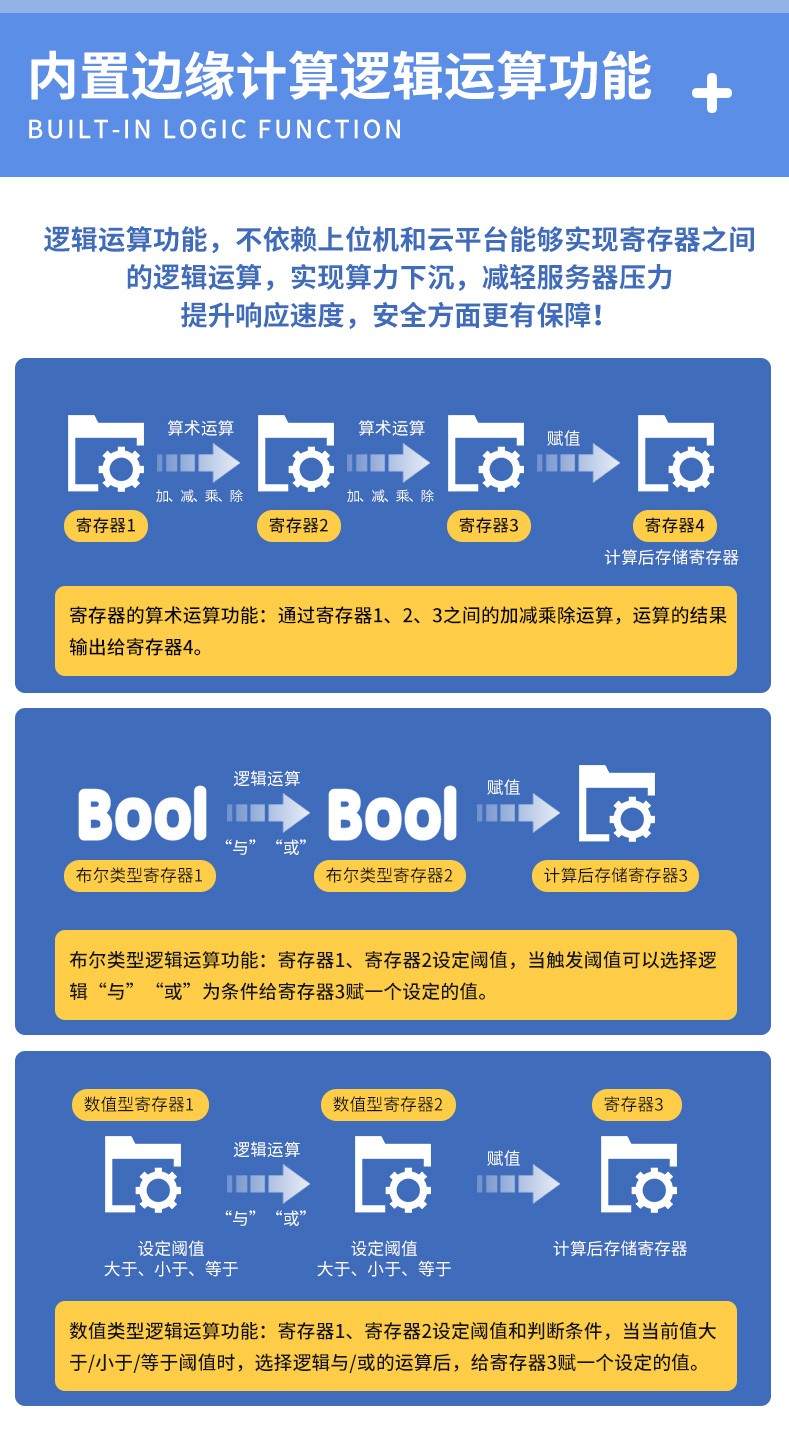

特征：用戶可以將采集到的寄存器數據進行加、減、乘、除和次方運算，這個功能可以進行一些較為復雜的公式運算。
如：巴歇爾槽流量換算公式：
。

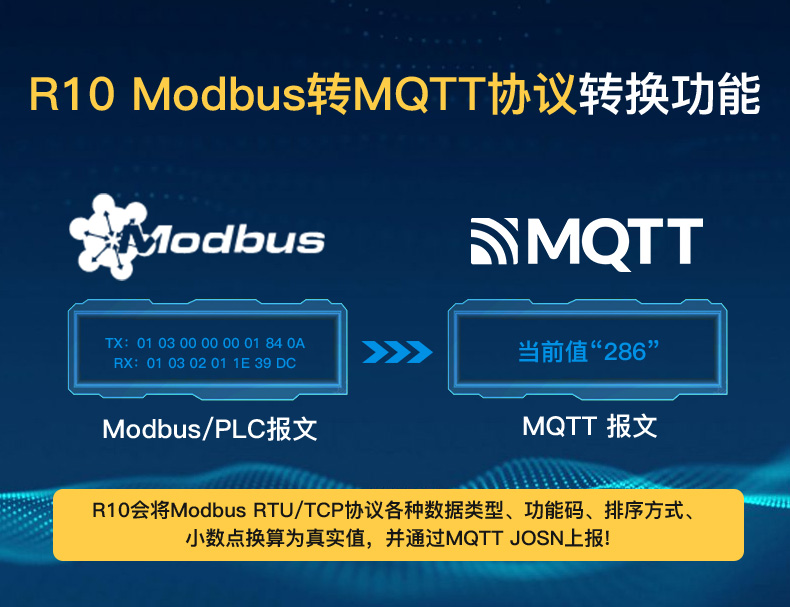

用戶只需要一臺R10A就能完成液位到流量的換算，還能將采集到的數據通過MQTT上報到平臺，還能給現場的攝像頭提供網絡接入！大大降低了用戶的成本！
用戶可以根據自己的需求定時累加寄存器的數值，如流量計的瞬時流量每秒累加一次變成了累積流量！非常適合水利、灌溉用戶。
功能特點
支持?jǐn)?shù)百種3G/4G無線模組，基本做到即插即用；

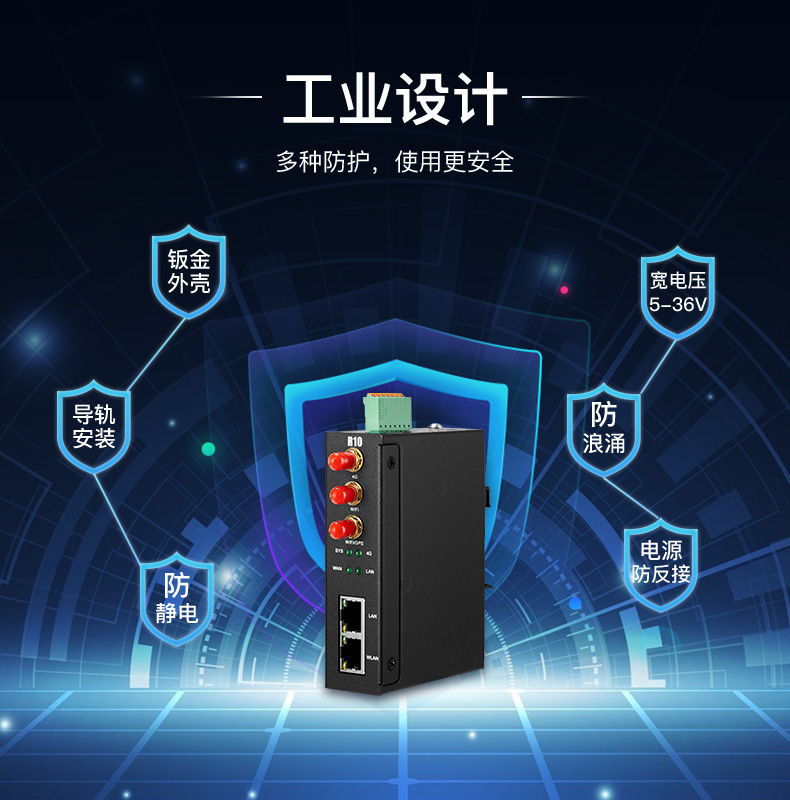

寬電壓設計：DC9V~36V高壓自動斷電保護；
支持串口數據與TCP/UDP透明傳輸或者AT指令傳輸；
短信控制路由上線下線，短線通知路由狀態；
支持邊緣計算；

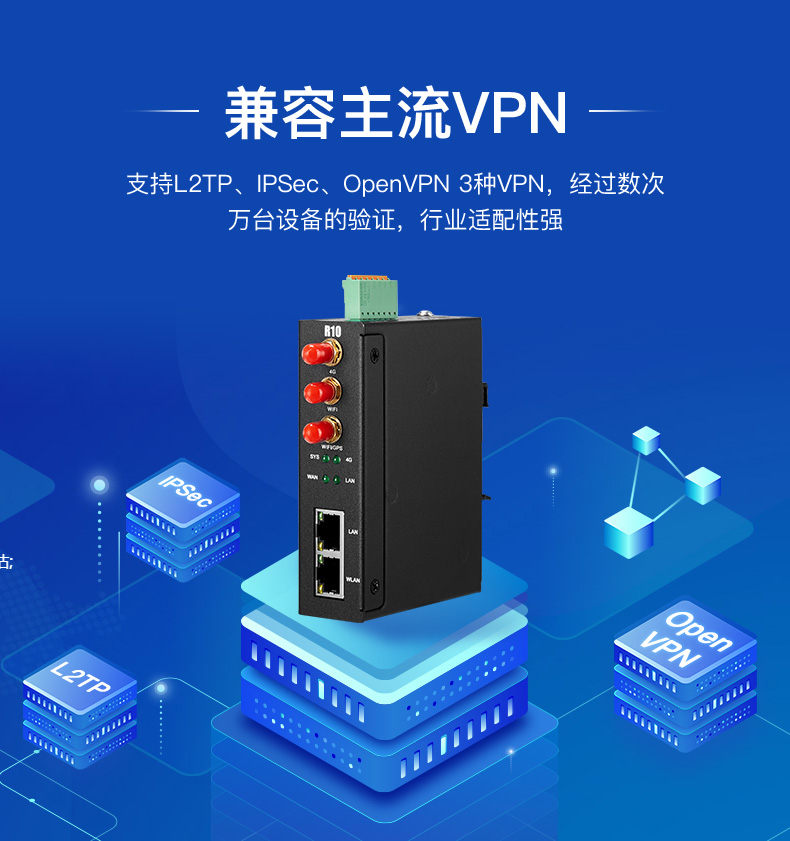

支持VPN安全隧道功能，包括PPTP、L2TP；
站點控制、端口映射、DMZ主機等功能；
軟硬件看門狗防四級設計、保證設備穩定可靠運行；
聯網斷線自動檢測、撥號失敗自動重啟、定時重啟功能；
支持導軌式和壁式安裝。
、_04.jpg "工業物聯網關")

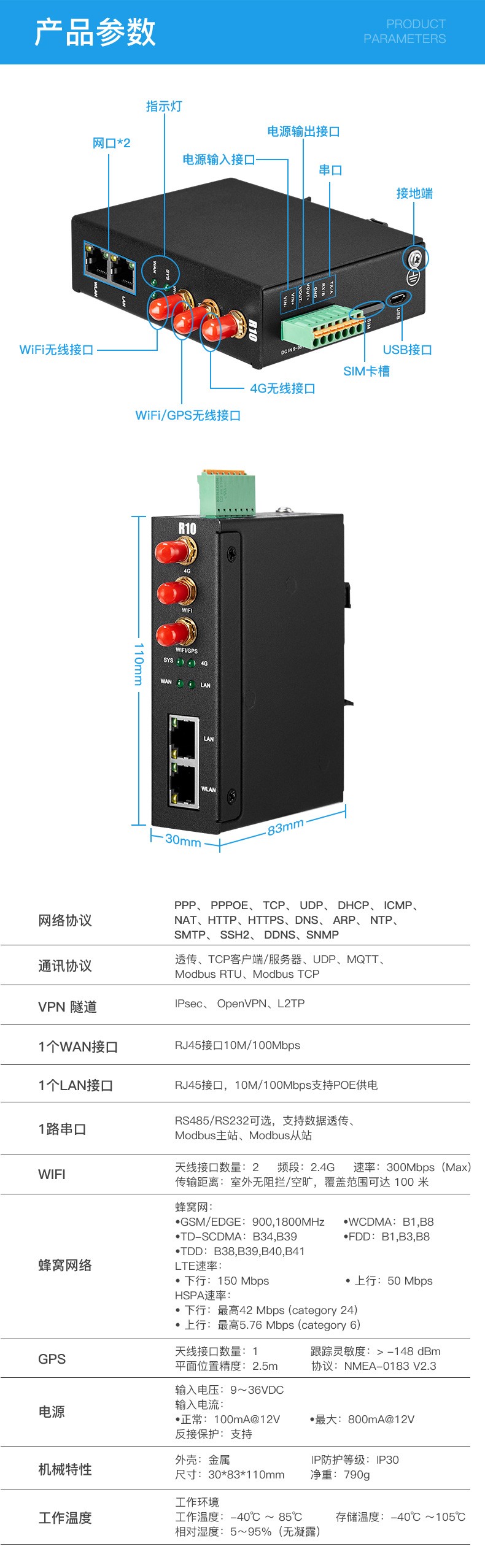

技術參數
| 分類 | 參數 | 描述 |
網絡協議 | ARP，DDNS，DHCP，DNS，HTTP，HTTPS，ICMP，PPP，PPPoE，SMTP，SNTP，SSL，TCP/IP，Telnet，UDP | |
WAN接口 | 端口數量 | 1 |
| 端口規格 | RJ45接口，10M/100Mbps， 自適應MDI/MDIX（注:在“標準路由模式”下為WAN功能，其他模式為L(zhǎng)AN功能。） | |
LAN接口 | 端口數量 | 1 |
| 端口規格 | RJ45接口，10M/100Mbps，自適應MDI/MDIX | |
串口 | 數量 | 1 |
| 類型 | RS485(默認)或者RS232 | |
| 波特率 | 110bps~128000bps | |
| 數據位 | 7，8 | |
| 校驗位 | None，Even，Odd | |
| 停止位 | 1，2 | |
| 工作模式 | 指令模式，透?jìng)髂Ｊ?/p> | |
| 串口保護 | ESD接觸: 8KV,浪涌: 4KV (8/20us） | |
指示燈 | SYS | 設備運行狀態指示燈 |
| 4G | 蜂窩網連接狀態指示燈 | |
| WAN | WAN口連接狀態指示燈 | |
| LAN | LAN口連接狀態指示燈 | |
WIFI | 天線接口數量 | 2 |
| 天線接口類型 | SMA孔式 | |
| 協議 | 802.11a/b/g/n (mixed) | |
| 模式 | AP模式，客戶端模式 | |
| 頻段 | 2.4G | |
| 信道 | Channel 1-13 | |
| 安全性 | Open、WPA、 WPA2 | |
| 加密 | AES、TKIP、 TKIPAES | |
| 連接數 | 32 (Max) | |
| 速率 | 300Mbps (Max) | |
| 傳輸距離 | 室外無阻攔/空曠，覆蓋范圍可達100米 | |
| SSID廣播開關 | 支持 | |
蜂窩網 | 天線接口數量 | 1 |
| 天線接口類型 | SMA孔式 | |
| 標準 | GSM/GPRS/EDGE/UMTS/HSPA/LTE | |
| 帶寬 | 2G●GSM/EDGE: 850,900,1800,1900MHz | |
3G●GSM/EDGE: 850,900,1800,1 900MHz UMTS: 850,900,2100MHz | ||
4G (E版本)●GSM/EDGE: 900, 1800MHz ●WCDMA: B1,B5,B8 ●FDD: B1,B3,B5,B7,B8,B20 ●TDD: B38,B40,B41 | ||
| LTE速率 | ●下行: 150 Mbps ●上行: 50 Mbps | |
| HSPA速率 | ●下行:最高42 Mbps (category 24) ●上行:最高5.76 Mbps (category 6) | |
| GPRS/EDGE速率 | 上行/下行236 kbps (Class 10/12)（注:需要訂購不同的網絡制式請聯系鋇錸業務代表。） | |
SIM接口 | 數量 | 1 |
| 規格 | 標準自彈式接口，持1.8V/3V SIMUIM卡 | |
| 保護 | 內置15KV ESD保護 | |
GPS | 天線接口數量 | 1 |
| 天線接口類型 | SMA | |
孔式跟蹤靈敏 | > -148 dBm | |
| 平面位置精度 | 2.5m | |
| 協議 | NMEA-0183 V2.3 | |
| 系統 | 處理器 | MIPS CPU,主頻580Mhz |
| 存儲 | 64Mbits SPI Flash | |
| 內存 | 1024Mbits DDR2 | |
電源需求 | 輸入電壓 | 7~35VDC |
| 輸入電流 | ●正常: 50mA@12V ●最大: 150mA@1 2V | |
| 連接方式 | 2PIN接線端子 | |
| 反接保護 | 支持 | |
| 機械特性 | 外殼 | 金屬 |
| IP防護等級 | IP30 | |
| 尺寸 | 110x83x30mm | |
| 凈重 | 280g | |
| 工作環境 | 工作溫度 | -40°C~ 85°C |
| 存儲溫度 | -40°C ~ 105°C | |
| 相對濕度 | 5~95% (無凝露) | |
| 安規認證 | EMI: | EN 55022: 2006/A1: 2007 |
EMS: | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61 000-4-4(EFT) IEC(EN)61000-4-5(Surge) IEC(EN)61 000-4-6(CS) IEC(EN)61000-4-8 |
R10A邊緣計算網關選型表
| 型號 | WAN口 | LAN口 | WIFI | 4G | GPS | RS485/RS232 |
| R10 | 1 | 1 | 支持 | 支持 | 可選 | 可選，默認RS485 |
| R10A | 1 | 1 | 支持 | 支持 | 可選 | 支持Modbus RTU |
| R10A-W（ModBus轉WiFi） | 1 | 1 | 支持 | X | 可選 | 支持Modbus RTU |
點擊下載：R10產品規格書及說明書相關資料
