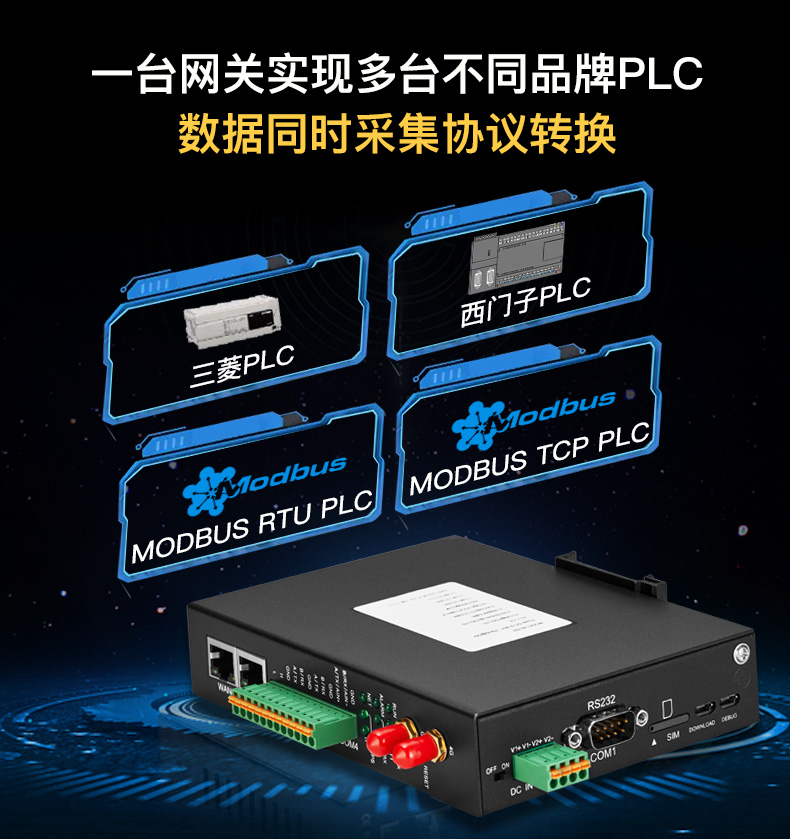

BL110是一款物聯網無線工業智能網關,支持各種PLC協議、Modbus RTU 、Modbus TCP、DL/T645、IEC101、IEC104、BACnet IP、BACnet MS/TP等多種協議轉換為Modbus TCP、OPC UA、MQTT、BACnet IP、華為云IoT、亞馬遜云IoT、阿里云IoT、ThingsBoard、Sparkplug B、鋇錸云等協議的網關,可同時采集不同協議,可定制二次開發,滿足不同場景個性化需求,BACnet網關,MQTT網關,OPC UA網關,智能物聯網關,工業協議轉換網關,可選鋇錸BL110網關
級多協議轉MQTT網關BL110詳情頁 (1).jpg "工業物聯網關")
17年專注，頂級認證，市場認可
級多協議轉MQTT網關BL110詳情頁 (6).jpg "工業物聯網關")
BL110簡介
BL110是一款支持各種PLC協議、Modbus RTU 、Modbus TCP、DL/T645、IEC101、IEC104、BACnet/IP、BACnet MS/TP等多種協議轉換為Modbus TCP、OPC UA、MQTT、BACnet IP、華為云IoT、亞馬遜云IoT、阿里云IoT、ThingsBoard、鋇錸云等協議的網關。
采用嵌入式ARM單片機，基于Linux操作系統，配備4G、5G、WiFi模塊可選。
下行支持：各種PLC協議、Modbus RTU Master、Modbus TCP Master、DL/T645、IEC101、IEC104、BACnet/IP、BACnet MS/TP等協議。
上行支持：Modbus TCP、MQTT、OPC UA、BACnet/IP、華為云IoT、阿里云IoT、AWS IoT、ThingsBoard、鋇錸云等協議。
采用嵌入式 Linux 系統開發的產品，具有高度的穩定性。提供4路串口輸入（1路RS232串口+3路RS485/RS232可選串口），1路CAN口輸入，2路以太網口（WAN口和LAN口）以及2路USB 接口，2路電源輸入接口，支持SIM卡。以4G網絡或以太網方式接入互聯網，具有速率快，延時低的特點。
BL110支持OPC UA，支持MQTT協議、Modbus RTU協議、Modbus TCP協議、BACnet IP協議，方便用戶快速把多種工業設備接入云平臺如：華為云IoT、AWS IoT、阿里云IoT、ThingsBoard、鋇錸云等云平臺，同時也可以接入SCADA、OPC UA、MES、BAS等上位機數據處理系統，多個平臺和上位機系統可以同時在線。

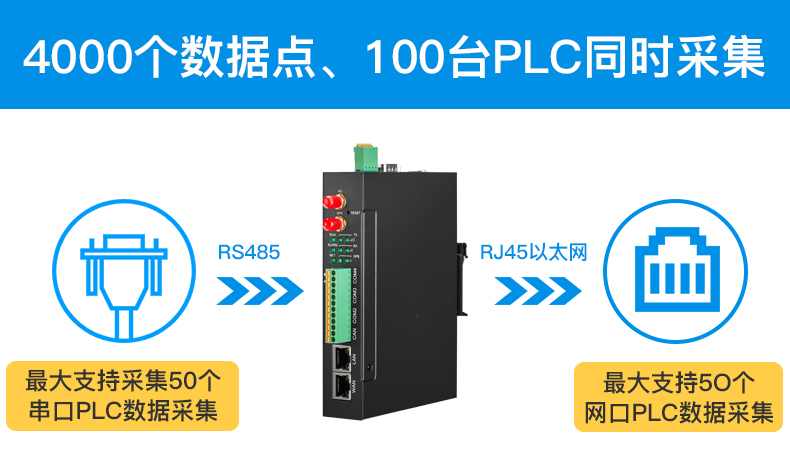

支持路由功能以及級聯交換機數據采集，方便采集更多的工業設備數據，軟件功能完善，覆蓋絕大多數常規應用場景，用戶只需通過簡單的設置。
級多協議轉MQTT網關BL110詳情頁 (8).jpg "工業物聯網關")
功能特點
? 寬工作電壓設計，支持DC 9-36V供電，接口為接線端子方式，冗余設計，具有兩路電源輸入接口，可以任意選擇其中一路，且兩路都帶有防反接保護設計；
? 支持1路RS232輸入，3路RS485/RS232可選輸入；
? 串口波特率支持2400bps-115200bps；停止位支持1，2位，數據位支持7，8位，支持None，Odd，Even 校驗方式；
? 支持2路RJ45以太網口，分別為 1LAN +1WAN，WAN口和LAN口可以直接采集設備或采集級聯交換機上的設備，具備鏈路和數據指示燈，網口內置隔離變壓器，高達2KV 電磁隔離；
? 支持數據TSLSSL加密，保障數據的安全；
? 支持路由功能；
? 支持4G功能，可以設置APN參數；插網線連外網時候，優先使用有線連網，無有線網絡會切換到4G網絡；
? 支持Modbus RTU 轉 Modbus TCP、透明傳輸；
? 支持RESET按鍵恢復出廠功能（在開機狀態長按，直到RUN指示燈熄滅），防止參數設置錯誤；
? 支持軟件和硬件看門狗，具有高度的可靠性；
? 采用金屬外殼材質，防護等級 IP30，金屬外殼和系統安全隔離，特別適合于工控現場的應用；
? 設備體積小，109mm*31mm*145mm，支持墻面壁掛式安裝以及工業導軌安裝。

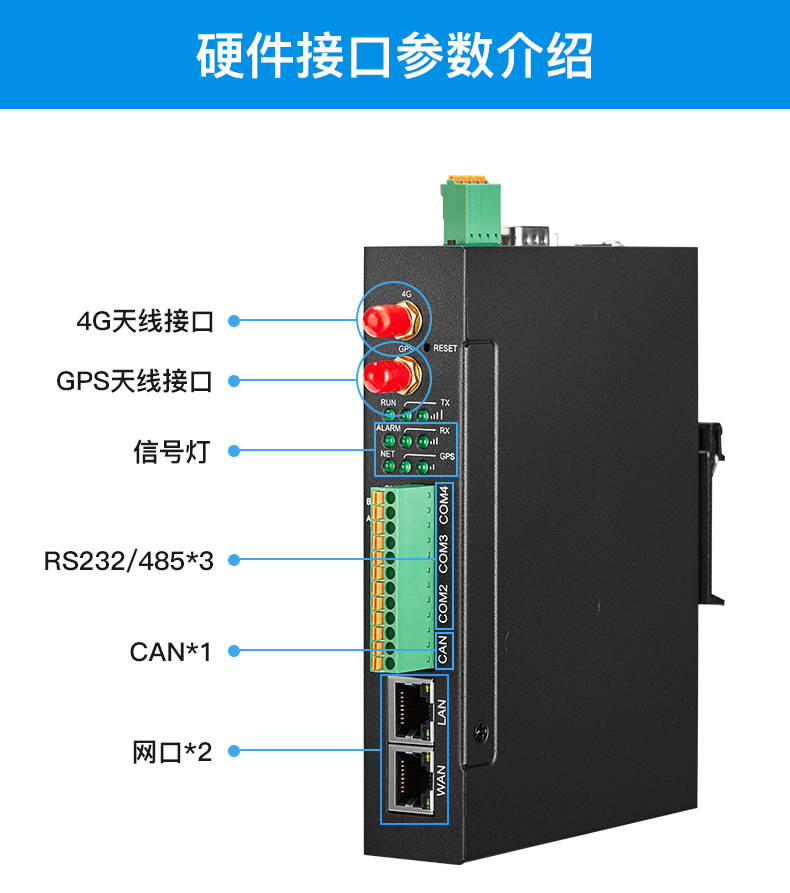

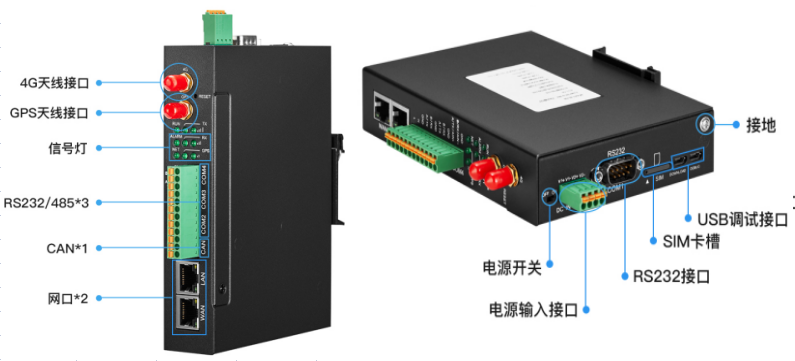

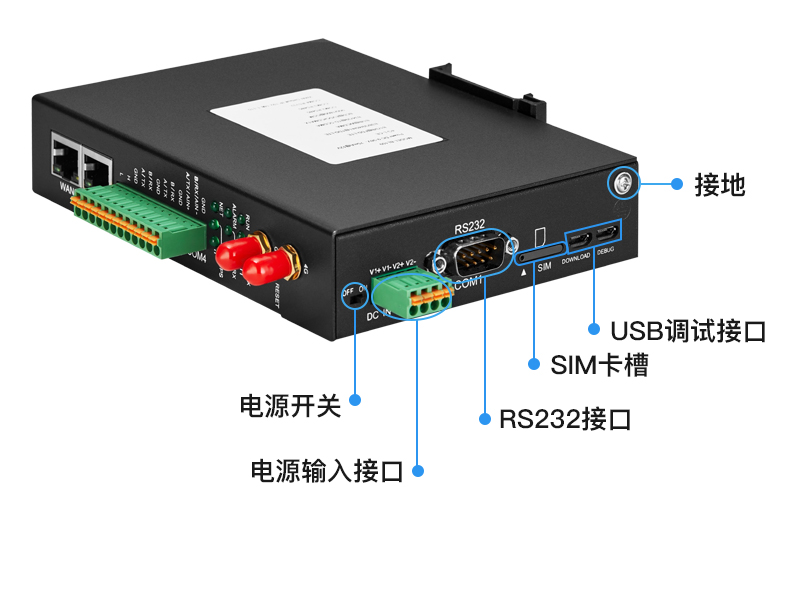

BL110 接口介紹

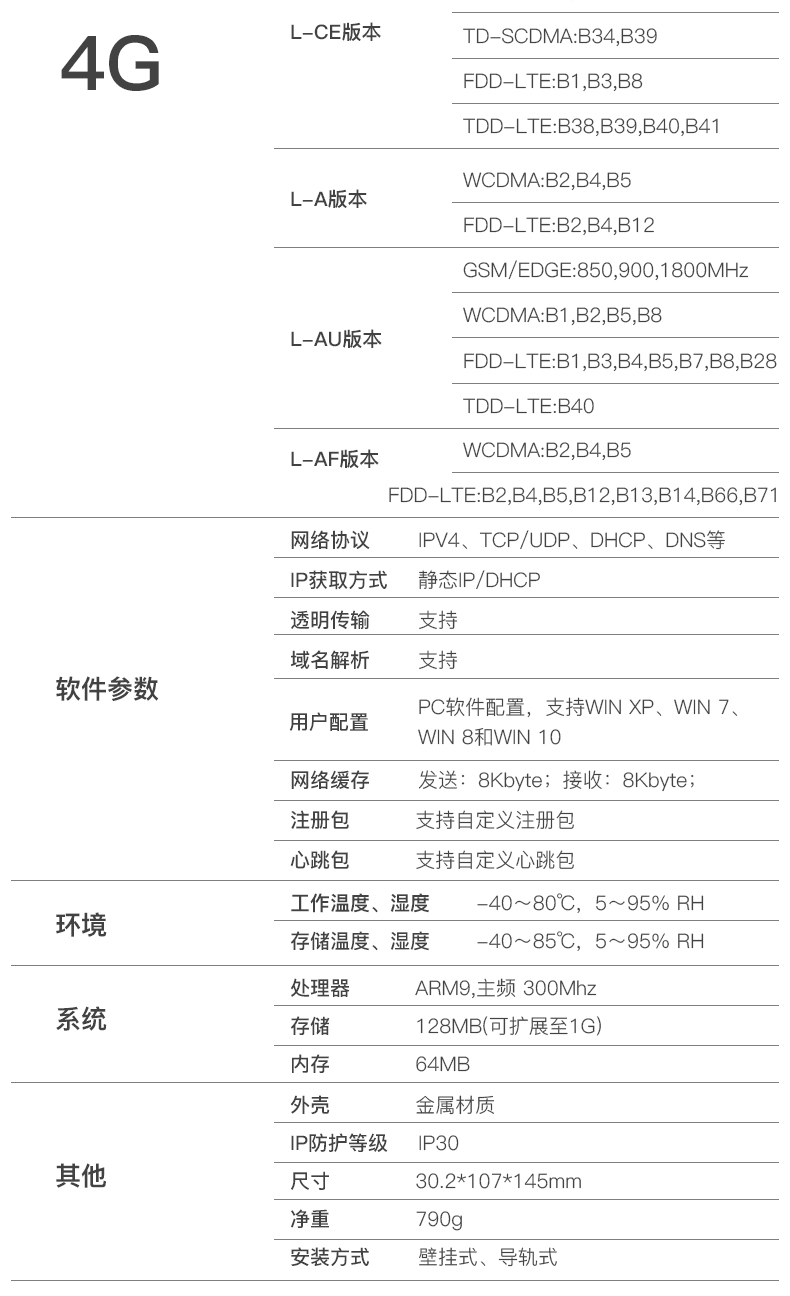

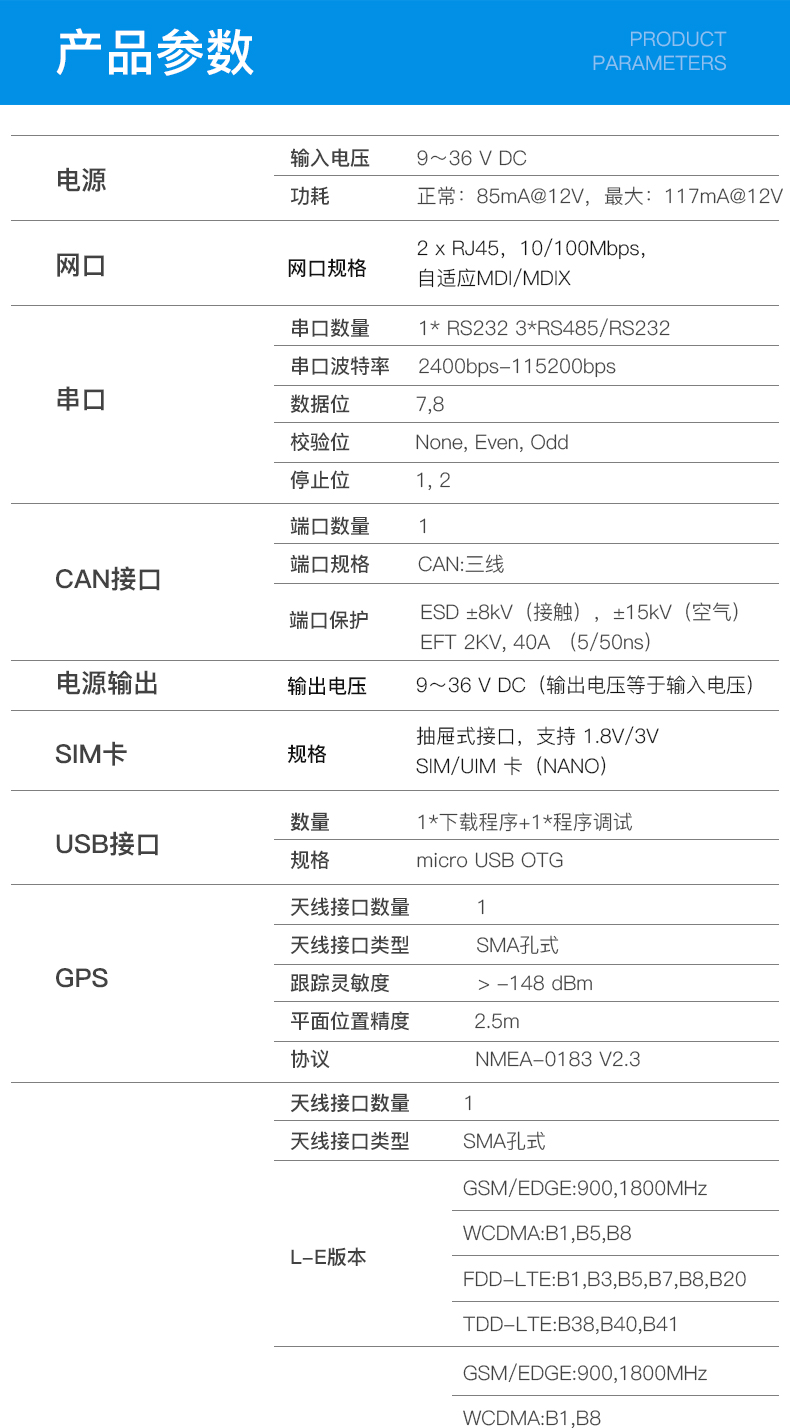

技術參數
| 分類 | 參數 | 描述 |
| 系統 | 處理器 | ARM9,主頻 300Mhz |
存儲 | 128MB(可擴展至1G) | |
| 內存 | 64MB | |
| 電源 | 輸入電壓 | DC 9～36V |
功耗 | 正常：115mA@12V，最大：168mA@12V。 | |
| 反接防護 | 支持 | |
| 網口 | 網口規格 | 2 x RJ45，10/100Mbps，自適應MDI/MDIX。 |
| 網口保護 | ESD ±16kV（接觸），±18kV（空氣）； EFT 40A （5/50ns）； 雷擊 6A（8/20μs）。 | |
| 串口 | 串口數量 | 3x RS232/RS485訂單可選+1xRS232 |
串口波特率 | 2400bps-115200bps | |
數據位 | 7,8 | |
校驗位 | None, Even, Odd | |
停止位 | 1, 2 | |
| 串口保護 | ESD ±8kV（接觸），±15kV（空氣）； EFT 2KV, 40A （5/50ns）。 | |
| CAN口 | 預留 | |
| SIM卡 | 數量 | 1 |
規格 | 抽屜式接口，支持 1.8V/3V SIM/UIM 卡（NANO） | |
| 保護 | 內置 15KV ESD 保護 | |
| USB接口 | 數量 | 1*下載程序+1*程序調試 |
規格 | Micro USB OTG | |
| 保護 | 過流保護 | |
4G (選配功能) | 天線接口數量 | 1 |
天線接口類型 | SMA孔式 | |
L-E版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B5,B8 FDD-LTE:B1,B3,B5,B7,B8,B20 TDD-LTE:B38,B40,B41 | |
L-CE版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B8 TD-SCDMA:B34,B39 FDD-LTE:B1,B3,B8 TDD-LTE:B38,B39,B40,B41 | |
L-A版本 | WCDMA:B2,B4,B5 FDD-LTE:B2,B4,B12 | |
L-AU版本 | GSM/EDGE:850,900,1800MHz WCDMA:B1,B2,B5,B8 FDD-LTE:B1,B3,B4,B5,B7,B8,B28 TDD-LTE:B40 | |
L-AF版本 | WCDMA:B2,B4,B5 FDD-LTE:B2,B4,B5,B12,B13,B14,B66,B71 | |
| CAT-1版本 | GSM:900,1800 FDD-LTE:B1,B3,B5,B8 TDD-LTE:B34,B38,B39,B40,B41 | |
GPS (選配功能) | 天線接口數量 | 1 |
天線接口類型 | SMA孔式 | |
跟蹤靈敏度 | > -148 dBm | |
平面位置精度 | 2.5m | |
| 協議 | NMEA-0183 V2.3 | |
| 指示燈 | RUN燈 | 上電時常亮，系統運行時閃爍，系統不運行時熄滅。 |

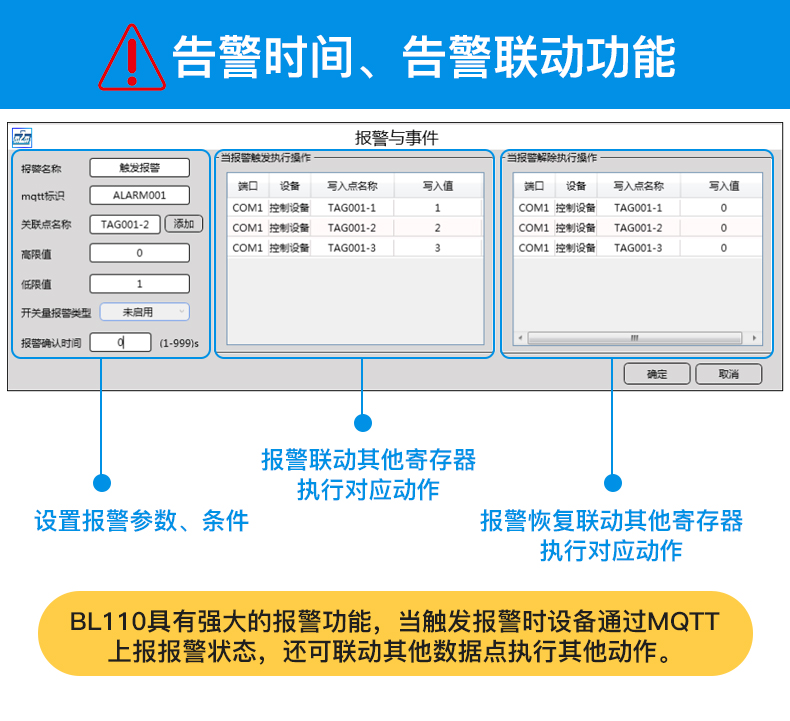

ALARM燈 | 配置報警事件，觸發時報警燈常亮，恢復后熄滅。 | |
NET燈 | 以太網通信閃爍，4G通信常亮，以太網和4G都不通信時熄滅。 | |
TXD燈 | 發數據閃爍，不發數據熄滅。 | |
RXD燈 | 接收到數據閃爍，沒接收到數據熄滅。 | |
GPS燈 | 收到GPS信號數據閃爍，沒接收到數據熄滅。 | |
| 4G信號燈 | 信號強度較弱（0-14）：亮一個燈， 信號強度中等（14-22）：亮兩個燈， 信號強度較強（22-31）：亮三個燈。 | |
| 軟件參數 | 網絡協議 | IPV4、TCP/UDP、DHCP、DNS等。 |
IP獲取方式 | 靜態IP/DHCP | |
透明傳輸 | 支持 | |
域名解析 | 支持 | |
用戶配置 | PC軟件配置，支持WIN XP、WIN 7、WIN 8和WIN 10。 | |
網絡緩存 | 發送：8Kbyte；接收：8Kbyte。 | |
注冊包 | 支持自定義注冊包 | |
| 心跳包 | 支持自定義心跳包 | |
| 安規認證 | MTBF | ≥10萬小時 |
| EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class B IEC 61000-4-2 (ESD) Level 4 IEC 61000-4-3 (RS) Level 4 IEC 61000-4-4 (EFT) Level 4 IEC 61000-4-5 (Surge)Level 3 IEC 61000-4-6 (CS)Level 4 IEC 61000-4-8 (M/S) Level 4 | |
| 其他 | CE、FCC | |
| 環境 | 工作溫度、濕度 | -40～80℃，5～95% RH |
| 存儲溫度、濕度 | -40～80℃，5～95% RH | |
| 其他 | 外殼 | 金屬材質 |
尺寸 | 109mm×31mm×145mm(L*W*H) | |
防護等級 | IP30 | |
凈重 | 470g | |
| 安裝方式 | 壁掛式、導軌式 |
BL110 多協議物聯網網關選型表
| 型號 | WAN口 | LAN口 | CAN口 | COM1口 | COM口（默認：RS485） (RS485/RS232二選一) | OPC UA | 4G | GPS |
BL110 | 1 | 1 | 1 | RS232 | 3 | × | √ | 可選 |
| BL110E | 1 | 1 | 1 | RS232 | 3 | × | × | × |
BL110UA | 1 | 1 | 1 | RS232 | 3 | √ | × | × |
| BL110Pro | 1 | 1 | 1 | RS232 | 3 | √ | √ | 可選 |

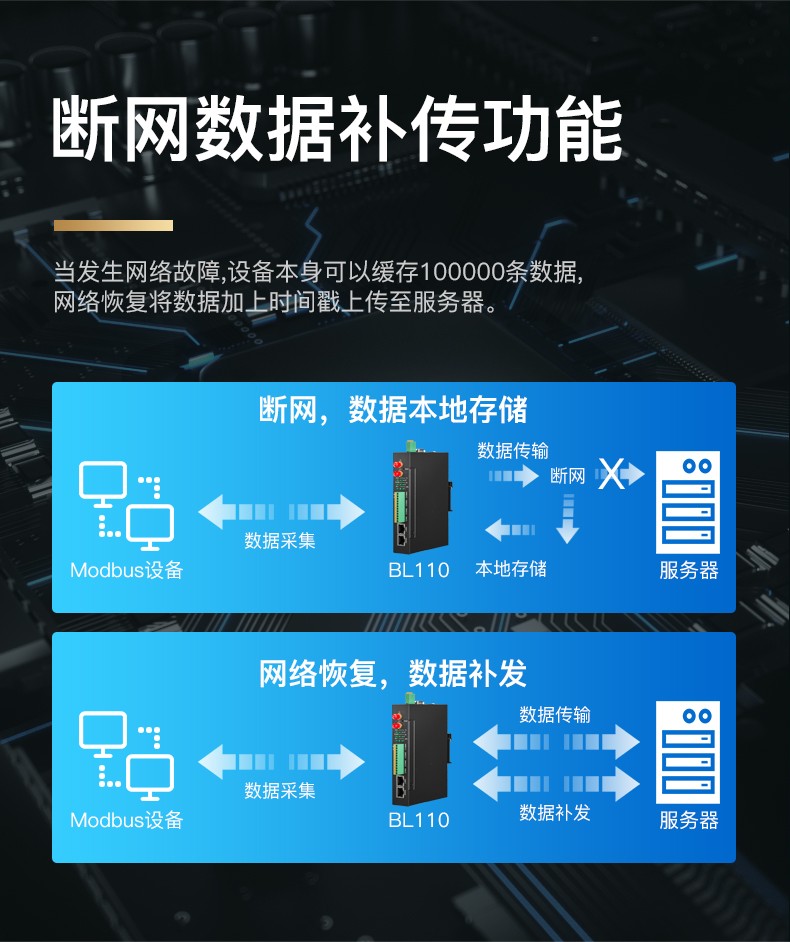

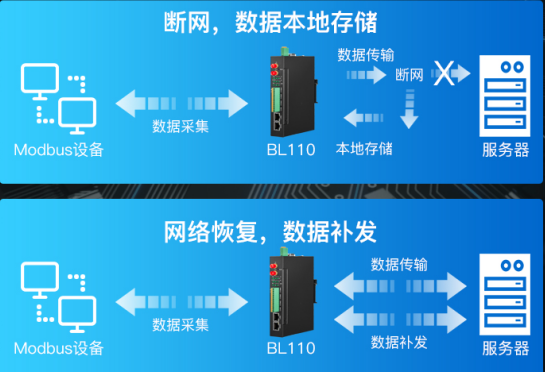

斷網數據補傳功能
當發生網絡故障時，設備本身可以緩存100000條數據，當網絡恢復時上傳服務器。
