如今，越來越多的企業開始意識到數字制造和工業物聯網已經成為工業自動化中大規模生產的核心驅動力。這其中，工業網絡作為基礎設施，是實現工廠設備聯網與數據采集，建設數字工廠的基礎和前提，甚至成為關乎數字工廠能否真正落地并發揮實效至關重要的環節。

工業網絡是新型制造系統的數字化神經網絡，其特點是布線方便、模塊化設計、易于診斷、維護管理便捷。工業網絡在制造企業轉型中發揮核心支撐作用。

面向制造業數字化、網絡化、智能化需求，2023年全國職業院校技能大賽新增了一賽項——工業網絡智能控制與維護，鋇錸技術的工業智能網關BL110也在其中發揮了重要作用，產品穩定且出色的性能幫助比賽設計者完成了對實際作業環境的模擬，為參賽選手們?nèi)瘫ｑ{護航。

案例介紹

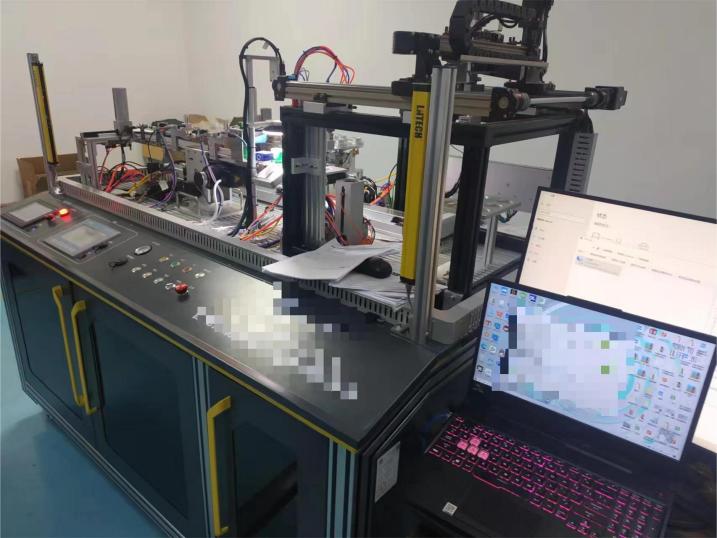

比賽現場設備圖片

根據比賽要求，選手獨立設計工業網絡控制系統的實施方案，包括防火墻、網關、傳感器、可編程控制器等工業網絡關鍵設備的安裝、接線、組網、配置與編程測試。并且，設備層能夠完成供料、分揀、裝配、檢測、倉儲等工作任務，邊緣層進行數據采集與傳輸，企業層利用系統運行狀態圖和數據看板進行數字化監控與運維管理。

比賽如何模擬工業網絡場景呢？

以典型智能制造生產線的工業網絡智能控制與維護為背景，依托工業網絡進行整體系統架構設計、以自動控制和數據采集等技術手段、采用模塊化結構完成生產線系統的集成調試與維護。精準對接裝備制造業重點領域智能制造網絡搭建與維護、工業網絡集成、智能制造單元集成應用等崗位的關鍵技術。

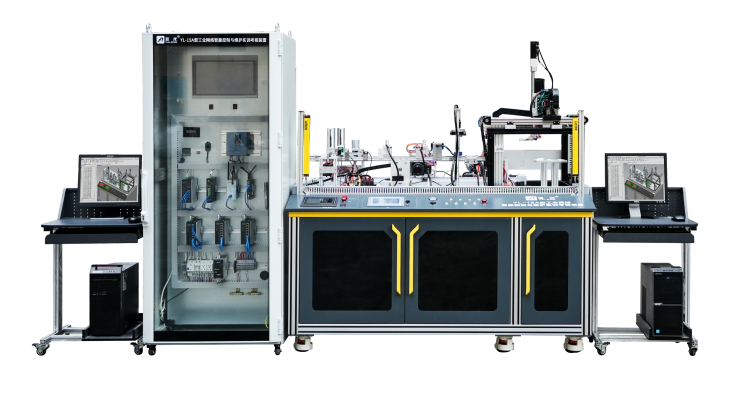

智能控制平臺功能模塊

包括

供料模塊、分揀裝配模塊、輸送模塊、三坐標機械手模塊、九宮格倉庫模塊

。

軟硬件配置有：防火墻、無線路由器、PLC可編程控制器、

鋇錸工業智能網關BL110

、工業交換機、溫濕度傳感器、觸摸屏、智能電表等

。

根據任務要求和仿真結果，對工業網絡智能控制系統的各單元進行聯調，運用MES系統錄入相關信息，使其按照工藝要求運行?？疾靺①惾藛T是否熟練掌握工業生產設備在實際工業現場的應用技能。

該比賽模擬涵蓋工業機器人、機械設計、電氣自動化、智能傳感、智能制造等多學科融合的專業知識。每個參賽人員應具備工業現場總線、網關數據采集技術、機電一體化技術、工業機器人技術、電氣自動化技術、智能制造裝備技術、PLC控制技術、伺服控制技術、電機 驅動技術、工業傳感器技術、氣壓傳動技術、組態控制技術、智能識別技術、工業軟件技術、云平臺技術、MES應用技術等方面的知識。

比賽內容：智能制造網絡搭建與維護

比賽要求：能夠應用智能網關BL110進行 PLC、伺服系統、智能儀表等機電設備數據交互與上傳，能運用合適的協議與主流云平臺進行對接；具備工業互聯網數據采集、工業互聯網實施與調試能力 ；具備網絡部署，網絡設備維護和網絡故障定位及處理能力。

該裝置系統架構圖

該系統采用西門子PLC采集智能控制平臺的各個傳感器數據，通過鋇錸技術工業智能網關解析PLC S7協議，將數據進行協議轉換成MQTT協議數據，通過網口或者無線上傳至云平臺，進行分析處理。

PLC配置

WAN口和LAN口都可以采集西門子PLC，可以直連西門子PLC也可以通過交換機采集。采集西門子PLC，如果要設置PUT/GET則連接機制：要允許PUT/GET通信訪問，如S7-1500就要設置允許。采集DB塊的數據是非優化的塊訪問。

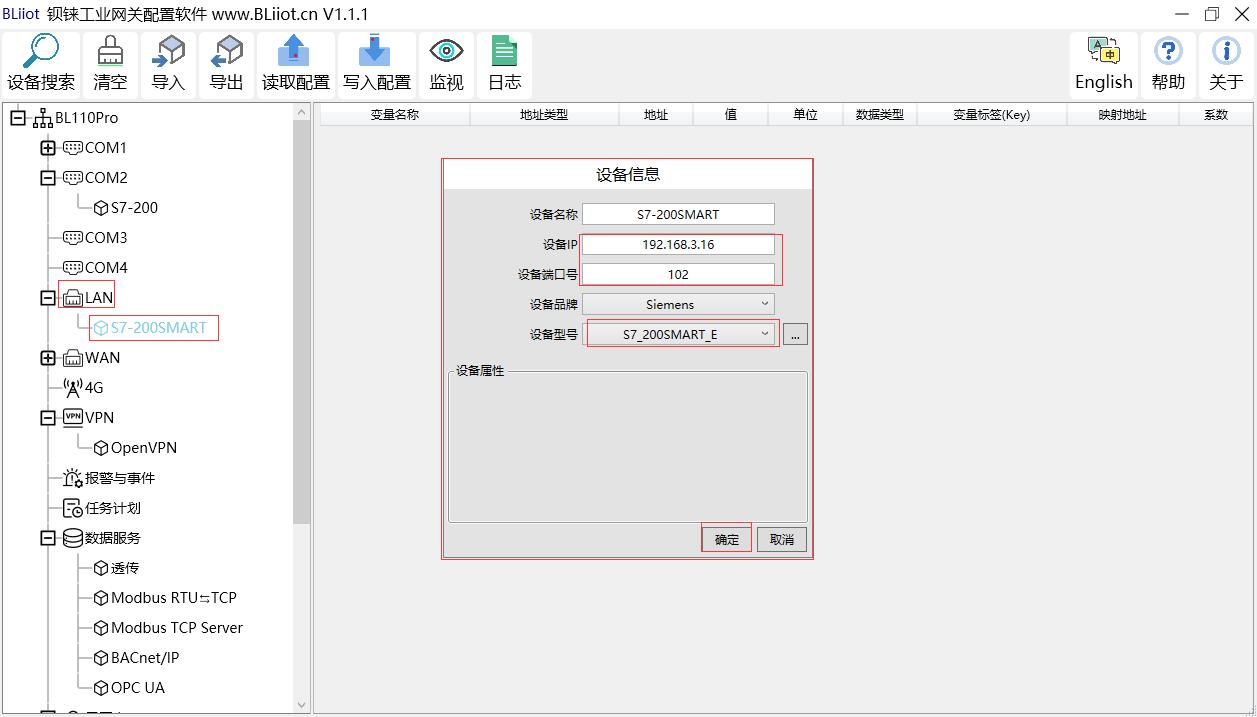

例如LAN口直連采集西門子S7-200SMART，故配置LAN口的信息，LAN口的配置如下：

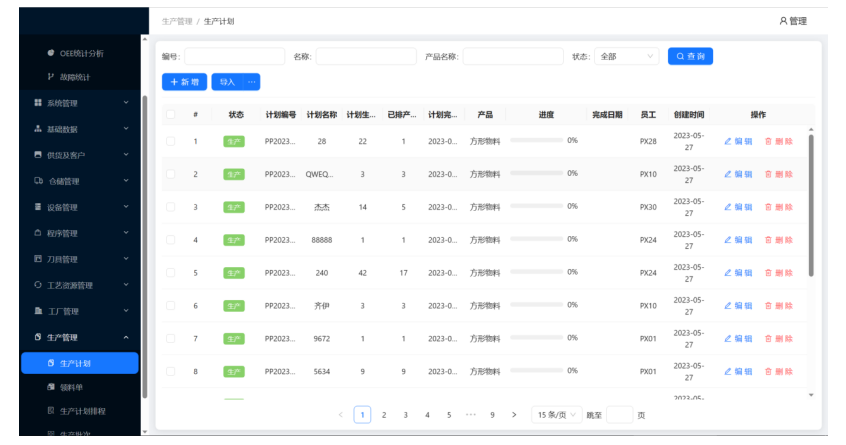

MES系統顯示

鋇錸技術工業智能網關BL110以產品設計優勢，為本次比賽提供了優質的解決方案，現場僅需提供12V電源線和一根網線即可連接使用，布線簡單，施工方便。
