AIN模擬量，這五件事情沒弄清楚肯定要出問題的！
在工業現場，模擬量（Analog Input，簡稱AIN）廣泛存在于各種傳感器和設備中，比如溫濕度傳感器、壓力變送器、電流互感器、液位計等等。
但你知道嗎？如果對AIN參數不了解，就像盲人摸象一樣搞數據采集，不出問題才怪！
今天，我們就來講講——AIN模擬量必須搞懂的五件事，一個不清楚，都可能導致你：
采集數據亂跳
通信不通
電路燒毀
整個系統宕機！
第一件事：量程范圍不匹配 = 白采！
常見的模擬量信號有：
電壓型：0~5V、0~10V、±10V
電流型：4~20mA、0~20mA、±20mA
設備的輸入范圍必須和傳感器輸出一致，否則采來的數據不是“假數”，就是“死數”。
比如一個4~20mA的傳感器，你的設備卻只支持0~10V電壓輸入？電壓輸入？采到的永遠是零……
第二件事：分辨率 ≠ 精度
很多人一看“12位ADC”，就以為精度很高，其實這是分辨率。
舉個例子：
12位ADC，代表有212 = 4096個等級
如果量程是0~10V，那每個等級代表的電壓是 10V ÷ 4096 ≈ 2.44mV
但這并不代表它的誤差就只有2.44mV！
精度還與噪聲、溫漂、校準有關，別被分辨率騙了！
第三件事：模擬量必須隔離，尤其是工業現場！
你以為模擬量線隨便接、共地就行？那你就大錯特錯！
在實際工程中，模擬信號極易受干擾，尤其是：
高頻變頻器
電磁干擾（EMI）
接地不良或地環電流
最嚴重的，甚至?xí)?/span>燒毀模塊或者讓數值飛天。這就是為什么鋇錸技術的ARMxy系列和IOy系列產品，模擬量通道都做了隔離保護，不是為了炫技，而是為你擋雷。
第四件事：采樣周期 ≠ 實時響應
你設置了每秒采樣一次，但儀表響應是500ms，那你采來還是“滯后數據”。
相反，設備支持100Hz采樣，但你的PLC只每10秒讀取一次，那也白搭！
采樣周期 = 硬件支持 + 讀取頻率 + 網絡傳輸延遲，三者缺一不可。尤其是云平臺+MQTT這種遠程架構，更要注意！
第五件事：信號類型看起來一樣，但接法大不同！
別小看4~20mA這個“老家伙”，它有好多接法：
有源 vs 無源傳感器
2線制、3線制、4線制接法
是否需要外接24V電源
電流回路接在前級還是后級
搞錯一個細節，不是采不到數據，就是模塊過熱報錯。
建議一定要看清說明書或者參考鋇錸技術工程案例。
鋇錸技術ARMxy系列產品推薦

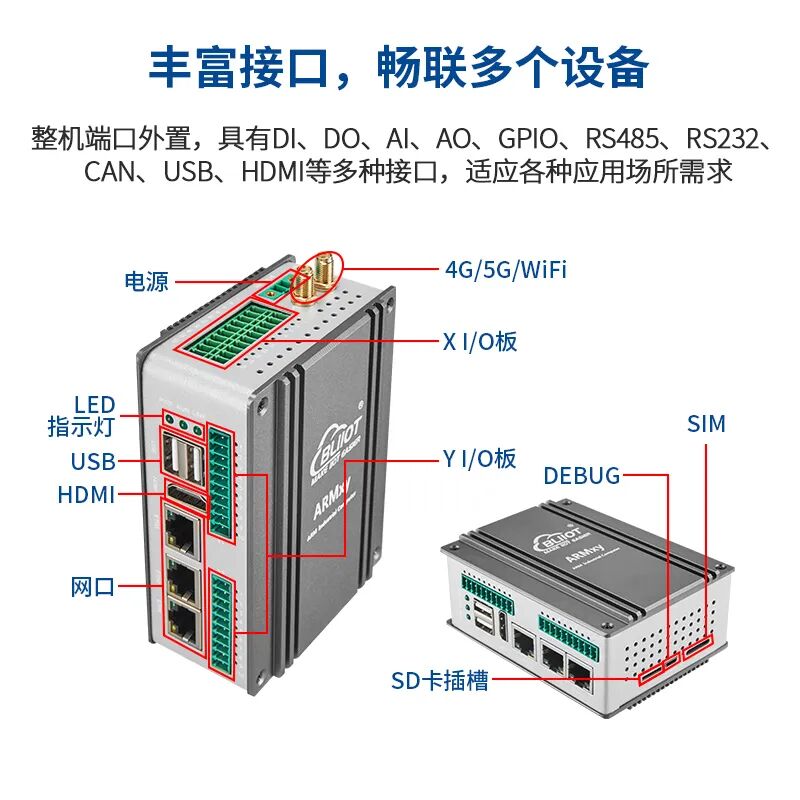

為了滿足工業客戶在模擬量采集與輸出方面的需求，深圳市鋇錸技術有限公司推出的ARMxy系列嵌入式計算平臺，可選配模擬量IO擴展板：
支持選配 AIN/AO 擴展板（Y板）
可組合兩塊 Y 板，實現以下配置：
8 路模擬輸入（8AI）
4 路模擬輸入 + 4 路模擬輸出（4AI + 4AO）
8 路模擬輸出（8AO）
支持 0–10V、4–20mA 等工業標準信號
高精度 ADC/DA，適配現場復雜應用
Node-RED 支持，輕松實現可視化邏輯編排與遠程數據上傳
廣泛應用于智能樓宇、工業控制、環保監測、能源管理等領域
如需獲取技術規格書、實測案例歡迎聯系鋇錸技術團隊，我們提供從硬件到軟件的一體化工業物聯網方案。
