【技術揭秘】軟網關BLIoTLink，輕松部署至工控機，實現協議轉換網關的快速搭建！
本文教你使用鋇錸提供的協議轉換軟件BLIoTLink ，快速搭載在ARM工控機上，變成迷你邊緣計算網關。話不多說，跟著操作起來吧！

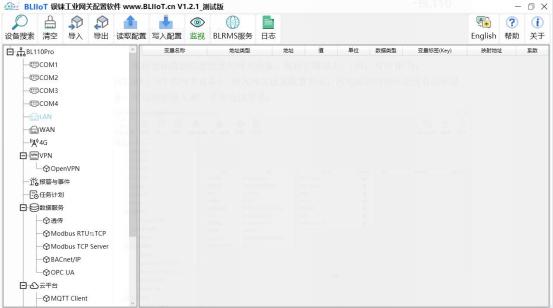

.jpg "工業物聯網關")
功能簡介
BLIoTLink是由深圳市鋇錸技術有限公司為推進工業物聯網發展而研發的一款免費的嵌入式物聯網協議轉換軟件，可實現各種協議之間的轉換，方便用戶進行邊緣計算等應用。是工業領域OT與IT無縫通信的橋梁，支持多種操作系統。
下行支持：各種 PLC協議、Modbus協議、BACnet協議、DL/T645協議、IEC104協議、IEC61850協議等等。
上行支持：Modbus TCP、MQTT、OPC UA、BACnet IP、華為云IoT、阿里云IoT、AWS IoT、ThingsBoard、鋇錸云IoT等協議。
步驟一 軟件安裝
提供安裝包 BLIoTLink.bin，只需要將安裝包放到設備中，安裝即可。
先給予安裝包可執行權限，在命令行上輸入 chmod 777 BLIoTLink.bin，如下圖所示
root@imx6ull:/#chmod777BLIOTLink.bin
然后執行安裝命令 ./BLIoTLink.bin，等待安裝完成即可
軟件運行需要依賴 vsftpd，推薦用戶自己使用 apt 等命令下載 vsftpd 并進行配置，如 果無法下載，本安裝包會自動安裝 vsftpd 3.0.3。
Debian、ubuntu 系統下載命令 :sudo apt install vsftpd
下載完成后修改/etc/vsftpd.conf文件中的write_enable選項設置write_enable=YES， 需要使用 root 用戶登錄的，刪除/etc/ftpusers 文件中的 root 項。
步驟二 軟件運行
BLIoTLink 使用需要結合配置軟件使用，使用時先運行 BLIoTLink，再使用配置 軟件進行配置即可，安裝完后本軟件默認開機自動運行，如不需要開機自動啟動，可通 過配置軟件關閉，第一次安裝完成后用戶可手動運行或者重新啟動設備來運行軟件。
切換到 /usr/sbin目錄下，該目錄下安裝后有啟動文件 BLIoTLink.sh 和結束軟件運 行的文件 BLIoTLinkend.sh ，通過運行這兩個文件來運行本軟件。
切換到/usr/sbin目錄下，并運行軟件：
如要確認是否運行成功，可在命令行上使用 ps -ef 命令查看是否運行成功
運行后發現有如下紅框中的./BLIoTLink 表示運行成功
結束運行軟件：
步驟三 軟件配置
1 搜索設備

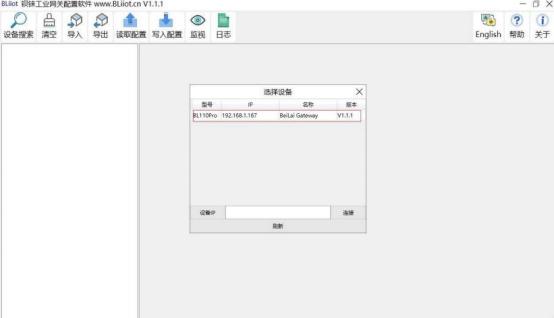

在電腦上啟動配置軟件，點擊“設備搜索 ”會搜索到與電腦同一局域網的所有設備。 例如：lan 口接到交 換機上，電腦和設備在同一局域網，搜索到 IP為 192.168.1.167 的 設備。如果沒有搜索到設備，請確定設備與電腦是同一局域網，電腦 UDP廣播正常， 因電腦網絡環境 的問題還是沒有搜索到設備，如果知道設備的 IP ，可以直接在“設備 IP ”項直接輸入 IP ，點擊連接，登錄。
注：電腦更改 IP 或網關，都要關閉配置軟件，重新打開。
2 連接 BLIoTLink

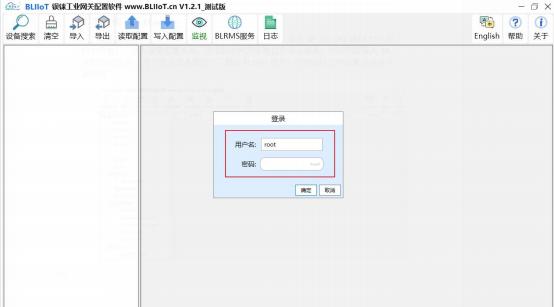

鼠標光標放到你想配置的設備，鼠標左鍵雙擊，（例：雙擊 IP為：192.168.1.167的 網關設備），進入設備配置界面。因電腦的網絡環境沒有顯示設備，可以直接輸入 IP， 直接連接登錄。 用戶名是設備的用戶，默認為 root 用戶，密碼是自己所設置的設備登 錄密碼。

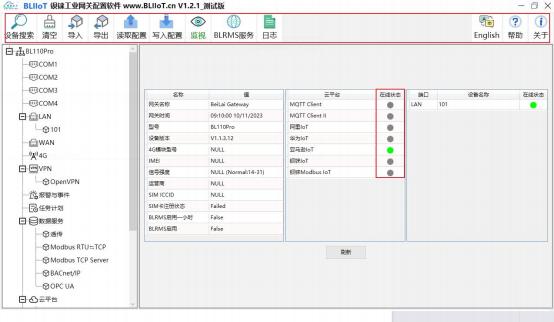

3 配置軟件各項配置說明
系統功能 | |
功能 | 說明 |
設備搜索 | 搜索同一局域網的所有設備 |
清空 | 打開一個新的默認配置文件 |
導入 | 導進網關配置文件 |
導出 | 導出網關配置文件 |
讀取配置 | 讀取連接設備的 BLIoTLink 的配置參數 |
寫入配置 | 點擊該按鈕，把所有的配置參數保存到設備。修改完配置軟件的配置后都要點擊“寫入配置 ”，BLIoTLink 自動重啟后，所修改的參數才生效。 BLIoTLink 自動重啟后，需要啟動時間，等待 10 秒左右，再使用配置軟 件搜索。 |
監視 | 監視當前連接的 BLIoTLink 的數據點的數值，在顯示數據點頁面的“值 ” 這項顯示數據。 |
日志 | 系統運行的日志。 |
English | 點擊切換語言為英文 |
幫助 | 幫助文檔在完善中 |
在線狀態 | 提示燈是綠色代表已連接上，灰色代表沒有連接上。 |
清空 | 打開一個新的默認配置文件 |
在工業自動化領域，協議轉換一直是一個重要的問題。不同的設備、系統往往使用不同的通信協議，這給數據采集、設備接入等帶來很大的困擾。為了解決這個問題，各種協議轉換軟件應運而生。其中，BLIoTLink作為一款功能強大的嵌入式工業協議轉換軟件，具有廣泛的應用前景。
注意BLIoTLink 免費支持連接 1 個設備和 256 個數據點，如需要連接更多設備或者數據點，請聯系鋇錸技術BLIoTLink負責人 謝曉江 18813579521
