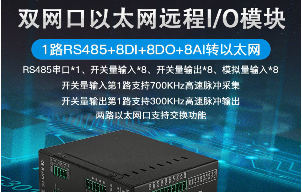

雙網口8DI+8AI+8DO+1路RS485遠程IO數據采集模塊M160E
M160E遠程 I/O 的菊花鏈功能不僅提高了遠程 I/O 應用的可擴展性和安裝可能性,并通過減少對單獨以太網交換機的需求降低了總體成本,遠程分布式IO模塊,雙網口分布式IO模塊,雙網口級聯IO模塊可選鋇錸M160E。
M160E以太網遠程I/O無線數據采集模塊是一款工業級、隔離設計、高可靠性、高穩定性和高精度數據采集模塊，嵌入式32位高性能微處理器MCU，集成2路工業10/100M自適應以太網模塊里面。提供多種I/O，支持標準Modbus TCP，可集成到SCADA、OPC服務器等自動化系統。專為在惡劣的工業應用環境中工作而設計，廣泛應用于各種工業自動化、安防監控系統、自動測控系統。
M160E提供多種I/O，支持標準Modbus TCP、MQTT協議、Modbus RTU協議，可集成到SCADA、OPC服務器等自動化系統以及物聯網云平臺，如阿里云、華為云、各種私有云等。專為在惡劣的工業應用環境中工作而設計，廣泛應用于各種工業物聯網、工業自動化、安防監控系統、自動測控系統。
M160E以太網遠程I/O數據采集模塊提供8路數字輸出，支持10Hz~300Khz高速脈沖輸出。所有的 I/O 都具有高采樣頻率和特殊的過濾策略，以確保其可靠性。
技術參數
| 分類 | 參數 | 描述 |
| 開關量輸入 | DIN輸入 | 支持干接點/濕節點輸入,默認濕節點，干接點需訂貨時候說明 |
| I/O 模式 | DI 或計數器 | |
| 干接點 | 外部斷開：對應內部數據是0 外部閉合：對應內部數據是1 | |
| 濕接點 | 邏輯 0：0 ~ 3 VDC 邏輯 1：10 ~ 30 VDC (DI COM ~ DI) | |
| 隔離保護 | 光耦隔離，3K VDC 或 2K Vrms | |
| 計數器 | 第一路DIN輸入支持脈沖計數，支持高速脈沖和低速脈沖模式，默認為高速脈沖頻率最大為700Khz，可選低速脈沖頻率最大為10Khz，斷電存儲 | |
| 采樣頻率 | 500hz，3次確認，帶數字濾波，具有很強防抖處理 | |
| 開關量輸出 | DO輸出 | 默認三極管SINK輸出，繼電器輸出需訂貨時候說明 |
| 脈沖輸出 | 第一路DO支持脈沖輸出功能，脈沖輸出頻率：10Hz~300KHz | |
| 過壓保護 | 50 VDC | |
| 最大負載限制 | 每個接點 500 mA | |
| 過熱保護 | 175℃（典型），150℃（最小） | |
| 采樣頻率 | 500hz，3次確認，帶數字濾波，具有很強防抖處理 | |
| 模擬量輸入 | AIN輸入 | 支持12bit分辨率的0~20Ma、4~20Ma、0-5V、0-10V差分輸入 |
| 精確度 | ±0.1% FSR @ 25℃，±0.3% FSR @ -10 和 60℃ | |
| 采樣率（所有通道） | 每秒采集 20 次，3次確認，帶數字濾波，具有很強防抖處理 | |
| 電流型輸入阻抗 | 1620hm | |
| 隔離保護 | 運放隔離 | |
| 10/100M自適應以太網接口 | 通訊規約 | MQTT協議、ModBus TCP協議 |
| 保護 | 15KV ESD保護 | |
| 協議 | Modbus/TCP、 TCP/IP | |
| 最大鏈接數 | 作為Modbus TCP Server時，可同時支持5 TCP鏈接 | |
| RS485通訊接口 | 通訊規約 | MODBUS RTU、Modbus ASCII Master標準規約 |
| 通訊地址 | 1~255可設置 | |
| 數據格式 | 可軟件設置 | |
| 采集頻率 | 100ms | |
| 通訊速率 | 可設置1200、2400、4800、9600、19200、38400、57600、115200、128000Bps | |
| 電源 | 無模擬量輸出設備 | DC12~36V供電，且?guī)в蟹婪唇颖Ｗo(hù)設計，峰值電壓不得超過+40V |
| 帶模擬量AO輸出設備 | DC24~36V供電，且?guī)в蟹婪唇颖Ｗo(hù)設計，峰值電壓不得超過+40V | |
| 典型待機功耗 | ≤1.7W，如果有繼電器動作：每動作一路0.15W | |
| 工作環境 | 工作溫度 | 相對濕度 |
| 海拔高度 | 0~3000米 | |
| 環境 | 無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所 | |
| 溫度漂移 | ≤100ppm/℃ | |
| 安裝方式 | 墻壁安裝或35mm 標準DIN導軌安裝 | |
| 模塊尺寸 | 105×88×30mm |
MxxxE系列產品選型表
| 型號 | 描述 | 電源輸出 | 工作電壓 | 典型待機功耗 |
M100E | 2個以太網口,1個RS485, 2 DI, 2 AI, 2 DO或繼電器輸出 | 1 DC | 12~36VDC | 1.2W-1.68W |
M110E | 2個以太網口, 1個RS485,4 DI, 4 DO或繼電器輸出 | 1 DC | 12~36VDC | 1.2W-1.68W |
M120E | 2個以太網口, 1個RS485,4 DI, 4 AI, 2AO, 4 DO或繼電器輸出 | 1 DC | 24~36VDC | 1.2W-1.68W |
M130E | 2個以太網口, 1個RS485, 8 DI, 4DO或繼電器輸出 | 1 DC | 12~36VDC | 1W-1.2W |
M140E | 2個以太網口, 1個RS485, 8 DI, 8 DO或繼電器輸出 | 1 DC | 12~36VDC | 1W-1.2W |
M150E | 2個以太網口, 1個RS485, 8 DI, 4AI, 4 DO或繼電器輸出 | 1 DC | 12~36VDC | 1W-1.2W |
M160E | 2個以太網口, 1個RS485, 8 DI, 8AI, 8 DO或繼電器輸出 | 1 DC | 12~36VDC | 1W-1.2W |
M200E | 2個以太網口, 1個RS485, 2 AO,12位 | 1 DC | 24~36VDC | 1.2W-1.68W |
M210E | 2個以太網口, 1個RS485, 4DI | 1 DC | 12~36VDC | 1.2W-1.68W |
| M220E | 2個以太網口, 1個RS485, 4DO或繼電器輸出 | 1 DC | 12~36VDC | 1.2W-1.68W |
M230E | 2個以太網口, 1個RS485, 4AI | 1 DC | 12~36VDC | 1.2W-1.68W |
M240E | 2個以太網口, 1個RS485, 4RTD, 2/3線制PT100/pt1000 | -- | 12~36VDC | 0.75W-0.95W |
M310E | 2個以太網口, 1個RS485, 8DI | 1 DC | 12~36VDC | 1.2W-1.68W |
M320E | 2個以太網口, 1個RS485, 8DO | 1 DC | 12~36VDC | 1.2W-1.68W |
| M330E | 2個以太網口, 1個RS485, 8AI | 1 DC | 12~36VDC | 1.2W-1.68W |
M340E | 2個以太網口, 1個RS485, 8RTD, 2/3線制PT100/pt1000 | -- | 12~36VDC | 0.75W-0.95W |
M410E | 2個以太網口, 1個RS485, 16DI | 1 DC | 12~36VDC | 1.1W-1.32W |
| M420E | 2個以太網口, 1個RS485, 16DO或繼電器輸出 | -- | 12~36VDC | 0.75W-1W |
