4路開關量轉RS485模塊,開關量輸入采集模塊可選DAM108,DAM108是一款工業級遠程IO采集模塊,采用金屬外殼增強EMC抗電磁干擾問題,支持ModbusRTU協議,提供1路RS485接口、4路DI,體積小,支持DIN35導軌安裝,廣泛應用于工業物聯網數據采集與工業自動化領域.
DAM108遠程數據采集模塊專為嚴苛的工業應用而設計，廣泛用于工業自動化測量和控制系統，用于監控4個數字輸入（干接點或濕接點，計數器）。它通過 RS485 串口支持 Modbus RTU 協議。
DAM系列遠程數據采集模塊還可以作為GSM 3G 4G RTUS27x的擴展模塊，可以大大擴展S27x的I/O口數量，滿足不同應用的需求。

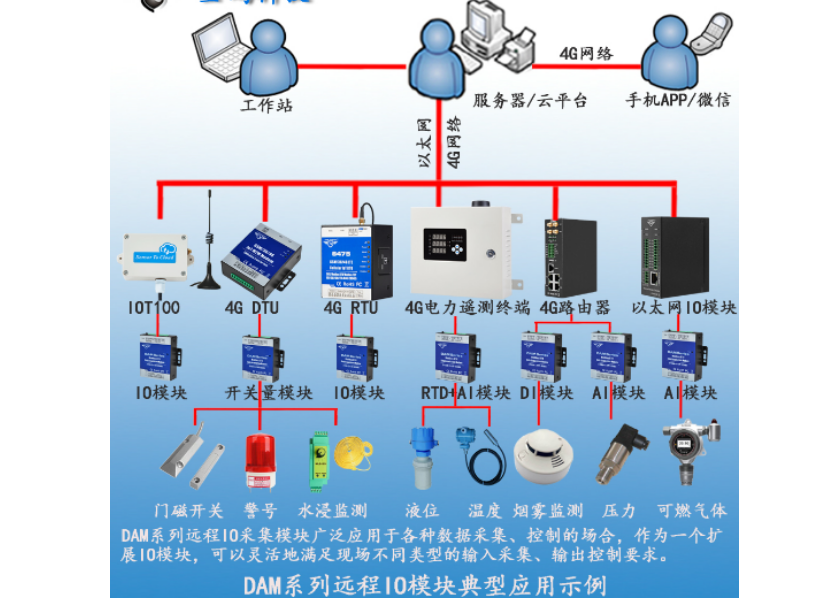

DAM系列模塊可用于各種工業自動化測控系統，作為數據采集控制的前端，直接連接各種執行器或變送器、傳感器、探測器。
開關的狀態信號可通過數字輸入返回主機，數字輸入具有計數功能，可作為脈沖計數器輸入。
通信規約采用標準 Modbus-RTU 方式，兼容性好，方便編程；
帶 ESD 保護電路的 RS-485 通信接口；
寬工作電壓 DC9～36V，并具防接反保護功能；
采用工業級芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性；
2/4 路開關量輸入，可有源或無源空觸點輸入（兩者兼容）；
2/4 路開關量輸出：2/4 路繼電器常開觸點，觸點容量 5A/250VAC ；
帶 LED 指示工作狀態，便于現場安裝調試；
墻壁安裝或 35mm 標準 DIN 導軌安裝，多種接線方式，方便現場安裝布線。
技術參數
| 分類 | 參數 | 描述 |
| 開關量輸入 | 2/4 路，無源觸點或電壓型輸入都可接入 | |
| 邏輯電平 | 0～0.5V 或短接為 0，+3～30V 或開路為 1 | |
| 輸入電平范圍 | 0～30V，極限范圍為－10～40V | |
計數功能 | 計數采樣頻率 1KHz，要求脈沖高低電平的寬度都>1mS ；當模塊檢測 到各通道有 1 至 0 的跳變時計數值加 1；每一路最大計數值 4 字節：FFFFFFFFH | |
| 開關量輸出 | 繼電器輸出 | 2/4 路，繼電器（250V*5A(AC)或 14V*20A(DC)） |
| 可設置為電平方式或脈沖方式輸出，脈沖輸出時脈沖寬度為 0.1S～25S 可設定 | ||
| 可設置掉電后維持繼電器狀態功能 | ||
| 通訊接口 | 接口類型 | RS-485 通訊接口 |
| 通訊規約 | MODBUS-RTU 標準規約 | |
| 通訊地址 | 1～247 可設置 | |
| 數據格式 | 可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2” | |
| 通訊速率 | 可設置 1200、2400、4800、9600、19200、38400、57600、115200Bps | |
| 隔離 | DC 電源、485 接口、DI 輸入信號共 GND，繼電器觸點獨立輸出 | |
| 電源 | DC9～36V 供電，峰值電壓不得超過+40V；典型功耗：≤3W | |
| 工作環境 | 工作溫度 | -20～+70℃；存放溫度：-40～+85℃ |
| 相對濕度 | 5～95%，無結露（在 40℃下） | |
| 海拔高度 | 0～3000 米 | |
| 環境 | 無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所 | |
| 溫度漂移 | ≤100ppm/℃ | |
| 安裝方式 | 墻壁安裝或 35mm 標準 DIN 導軌安裝 | |
| 模塊尺寸 | 模塊尺寸 |
DAM102-DAM112選型表
| DAM102 | 2 路數字量輸入,支持脈沖計數和 TTL |
DAM104 | 2 路繼電器輸出,支持脈沖輸出 |
DAM106 | 2 路數字量輸入+2 路繼電器輸出,支持脈沖計數和 TTL/脈沖輸出 |
DAM108 | 4 路數字量輸入,支持脈沖計數和 TTL |
| DAM110 | 4 路繼電器輸出,支持脈沖輸出 |
| DAM112 | 4 路數字量輸入+4 路繼電器輸出,支持脈沖計數和 TTL/脈沖輸出 |
