PT100溫度擴展模塊,PT1000溫度擴展模塊,RTD溫度擴展模塊可選DAM118,DAM118是一款工業級遠程IO采集模塊,采用金屬外殼增強EMC抗電磁干擾問題,支持ModbusRTU協議,提供1路RS485接口、2路PT100/PT1000,體積小,支持DIN35導軌安裝,廣泛應用于工業物聯網數據采集與工業自動化領域
2RTD遠程數據采集模塊DAM118專為工業自動化測量系統設計，采用高精度AD采集和數據處理技術，專業MCU控制器，非線性處理算法，精度高，性能穩定，抗干擾能力強。2熱電阻PT100溫度信號輸入。1 RS485支持標準MODBUS-RTU通訊協議。

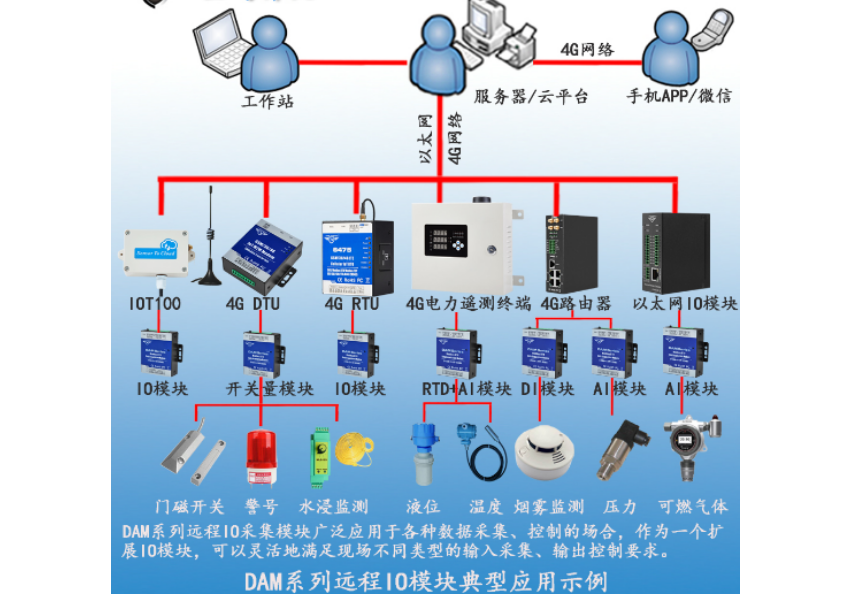

DAM118遠程數據采集模塊還可以作為GSM 3G 4G RTUS27x的擴展模塊，可以大大擴展S27x的I/O口數量，滿足不同應用的需求。專為工業自動化測量系統設計，采用高精度AD采集和數據處理技術，專業MCU控制器，非線性處理算法，精度高，性能穩定，抗干擾能力強。2熱電阻PT100溫度信號輸入。1 RS485支持標準MODBUS-RTU通訊協議。
DAM118遠程數據采集模塊還可以作為GSM 3G 4G RTUS27x的擴展模塊，可以大大擴展S27x的I/O口數量，滿足不同應用的需求。
功能特點
1.采集 2/4 路模擬量輸入：0/4～20mA、0～5V、0～10V 可選； 2/4 路 PT100/平臺 型號的熱電阻溫度； 采用 16 位 AD 采集處理，測量精度高；
2. 通信規約采用標準 Modbus-RTU 方式，兼容性好，方便編程；
3. 帶 ESD 保護電路的 RS-485（RS-422 可選）通信接口；
4. 寬工作電壓 DC9～36V，并具防接反保護功能；
5. 采用工業級芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性；
6. 可配置模擬量輸入的最大值與最小值，智能換算實際值，方便應用于各種模擬量 測量要求；
7. 可在線通過配置軟件調節 PT100 輸入通道的精度，精度更精確；
8. 帶 LED 指示工作狀態，便于現場安裝調試；
9. 墻面安裝或 35mm 標準 DIN 導軌安裝，多種接線方式，方便現場安裝布線。
技術參數
| 分類 | 參數 | 描述 |
| 4 路模擬量輸入 | 輸入信號 | 直流 |
| 輸入量程 | 20mA、5V、10V 等可選 | |
| 過載能力 | 1.2 倍量程可持續；瞬間(<1S) 3 倍量程不損壞 | |
| 輸入阻抗 | 電壓通道＞1 kΩ ／V；電流通道≤150Ω | |
| 4 路熱電阻輸入 | 熱電阻型號 | PT100（默認），PT1000 可選 |
| 信號輸入 | 2 線或 3 線輸入 | |
| 通訊接口 | 接口類型 | RS-485（RS-422 可選）通訊接口 |
| 通訊規約 | MODBUS-RTU 標準規約 | |
| 通訊地址 | 1～247 可設置 | |
| 數據格式 | 可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2” | |
| 通訊速率 | 可設置 1200、2400、4800、9600、19200、38400、115200Bps | |
| 測量精度 | ±0.2%FS | |
| 隔離 | 不隔離（不隔離型，所有信號共 GND） | |
| 電源 | 9～36VDC 供電，峰值電壓不得超過+40V；典型功耗 | ≤0.3W |
| 工作環境 | 工作溫度 | -20～+70℃ |
| 存放溫度 | -40～+85℃ | |
| 相對濕度 | 5～95%，無結露（在 40℃下） | |
| 海拔高度 | 0～3000 米 | |
| 環境 | 無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所 | |
| 溫度漂移 | ≤100ppm/℃ | |
| 安裝方式 | 墻面安裝或 35mm 標準 DIN 導軌安裝 | |
| 模塊尺寸 | 70×88×30mm |
DAM114-DAM124選型表
| DAM114 | 2 路模擬量輸入 | 12 位分辨率,默認輸入 4-20mA. |
| DAM116 | 4 路模擬量輸入 | 12 位分辨率,默認輸入 4-20mA. |
| DAM118 | 2 路 PT 熱電阻 | 12 位分辨率，默認為 PT100，2/3 線制 |
| DAM120 | 4PT 熱電阻 | 12 位分辨率，默認為 PT100，2/3 線制 |
| DAM122 | 2AI+2PT | 同上 |
| DAM124 | 4AI+4PT | 同上 |
