繼電器輸出4路DO RS485接口 Modbus RTU遠程IO數據采集模塊DAM110
遠程IO數據采集模塊DAM110是一款遠程數據采集模塊，專為嚴苛的工業應用而設計，廣泛用于工業自動化測量和控制系統，用于控制 4 個數字繼電器輸出。

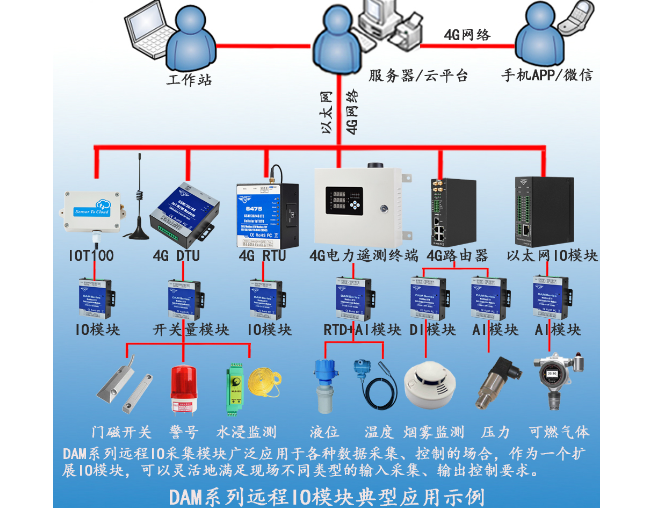

DAM110通過RS485串口支持 Modbus RTU 協議。DAM系列模塊可用于各種工業自動化測控系統中作為數據采集控制的前端，直接連接各種執行器或變送器、傳感器、探測器，數字輸出可控制中間繼電器或指示器輸出。
功能特點
通信規約采用標準 Modbus-RTU 方式，兼容性好，方便編程；
帶 ESD 保護電路的 RS-485 通信接口；
寬工作電壓 DC9～36V，并具防接反保護功能；
采用工業級芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性；
2/4 路開關量輸入，可有源或無源空觸點輸入（兩者兼容）；
2/4 路開關量輸出：2/4 路繼電器常開觸點，觸點容量 5A/250VAC ；
帶 LED 指示工作狀態，便于現場安裝調試；
墻壁安裝或 35mm 標準 DIN 導軌安裝，多種接線方式，方便現場安裝布線。
技術參數
| 分類 | 參數 | 描述 |
| 開關量輸入 | 2/4 路，無源觸點或電壓型輸入都可接入 | |
| 邏輯電平 | 0～0.5V 或短接為 0，+3～30V 或開路為 1 | |
| 輸入電平范圍 | 0～30V，極限范圍為－10～40V | |
計數功能 | 計數采樣頻率 1KHz，要求脈沖高低電平的寬度都>1mS ；當模塊檢測 到各通道有 1 至 0 的跳變時計數值加 1；每一路最大計數值 4 字節：FFFFFFFFH | |
| 開關量輸出 | 繼電器輸出 | 2/4 路，繼電器（250V*5A(AC)或 14V*20A(DC)） |
| 可設置為電平方式或脈沖方式輸出，脈沖輸出時脈沖寬度為 0.1S～25S 可設定 | ||
| 可設置掉電后維持繼電器狀態功能 | ||
| 通訊接口 | 接口類型 | RS-485 通訊接口 |
| 通訊規約 | MODBUS-RTU 標準規約 | |
| 通訊地址 | 1～247 可設置 | |
| 數據格式 | 可軟件設置，“n,8,1”、 “e,8,1”、 “o,8,1”、 “n,8,2” | |
| 通訊速率 | 可設置 1200、2400、4800、9600、19200、38400、57600、115200Bps | |
| 隔離 | DC 電源、485 接口、DI 輸入信號共 GND，繼電器觸點獨立輸出 | |
| 電源 | DC9～36V 供電，峰值電壓不得超過+40V；典型功耗：≤3W | |
| 工作環境 | 工作溫度 | -20～+70℃；存放溫度：-40～+85℃ |
| 相對濕度 | 5～95%，無結露（在 40℃下） | |
| 海拔高度 | 0～3000 米 | |
| 環境 | 無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所 | |
| 溫度漂移 | ≤100ppm/℃ | |
| 安裝方式 | 墻壁安裝或 35mm 標準 DIN 導軌安裝 | |
| 模塊尺寸 | 模塊尺寸 |
DAM102-DAM112選型表
| DAM102 | 2 路數字量輸入,支持脈沖計數和 TTL |
DAM104 | 2 路繼電器輸出,支持脈沖輸出 |
DAM106 | 2 路數字量輸入+2 路繼電器輸出,支持脈沖計數和 TTL/脈沖輸出 |
DAM108 | 4 路數字量輸入,支持脈沖計數和 TTL |
| DAM110 | 4 路繼電器輸出,支持脈沖輸出 |
| DAM112 | 4 路數字量輸入+4 路繼電器輸出,支持脈沖計數和 TTL/脈沖輸出 |
