數字量開關量16路DIN+1路RS485以太網遠程IO數據采集模塊M410T

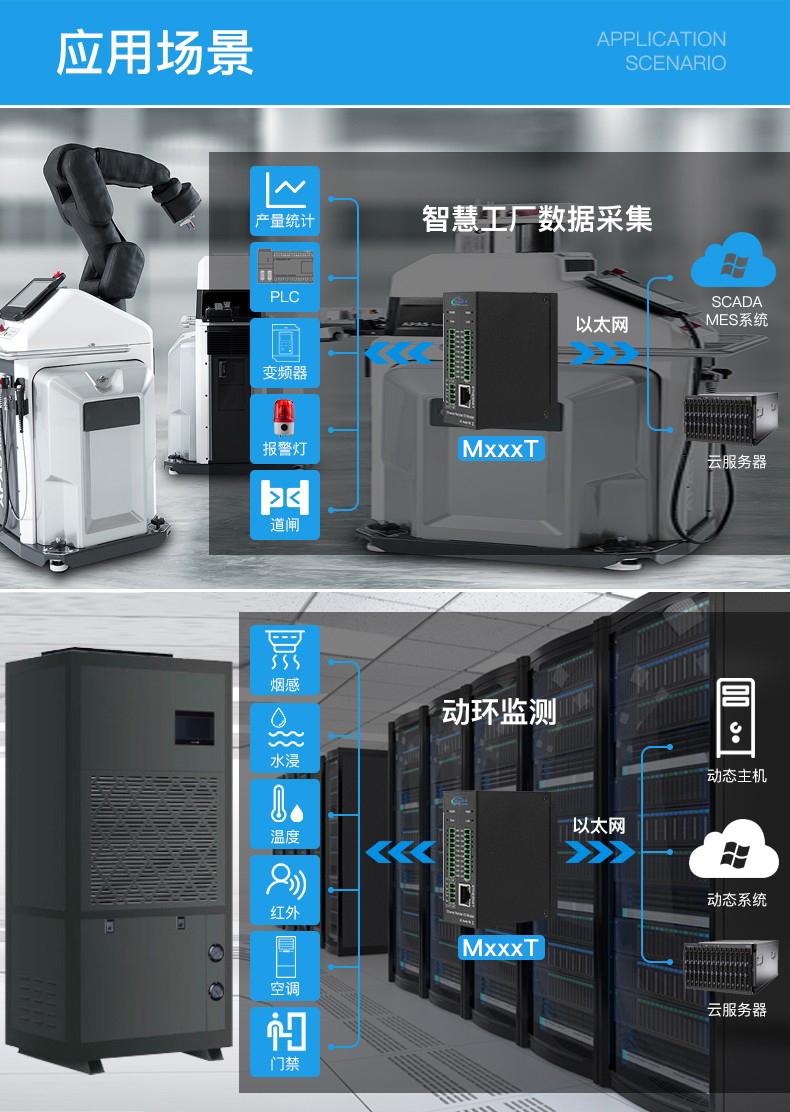

M410T是一款工業級遠程以太網IO模塊,采用金屬外殼增加EMC電磁干擾設計,支持MQTT、ModbusTCP、ModbusRTU協議,提供TCPClient、TCPServer服務,帶有1個以太網口,1路RS485,16路DI,支持高速脈沖計數,廣泛應用于工業物聯網與工業自動化領域,16路DI采集模塊,16路開關量采集模塊,16路數字量輸入采集模塊可選鋇錸技術M410T
16路數字輸入數據采集模塊M410T以太網遠程I/O模塊是一款工業級、隔離設計、高可靠性、高穩定性和高精度數據采集模塊，嵌入式32位高性能微處理器MCU，集成1個工業10/100M自適應以太網模塊里面。提供多種I/O，支持標準Modbus TCP，可集成到SCADA、OPC服務器等自動化系統。專為在惡劣的工業應用環境中工作而設計，廣泛應用于各種工業自動化、安防監控系統、自動測控系統。提供16路光隔離數字輸入，最大支持。700KHz高速脈沖計數器。所有的 I/O 都具有高采樣頻率和特殊的過濾策略，以確保其可靠性。

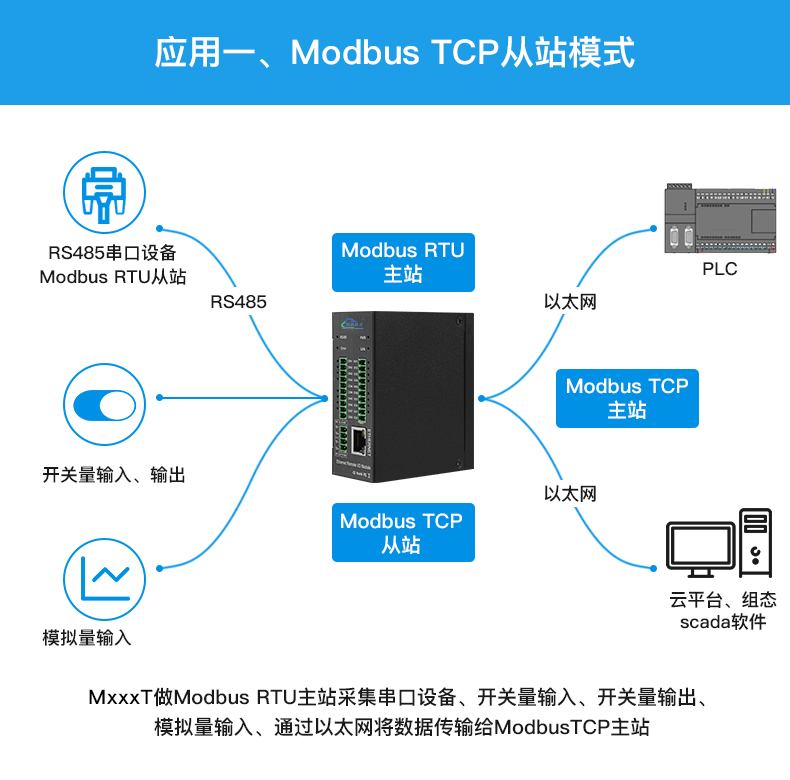

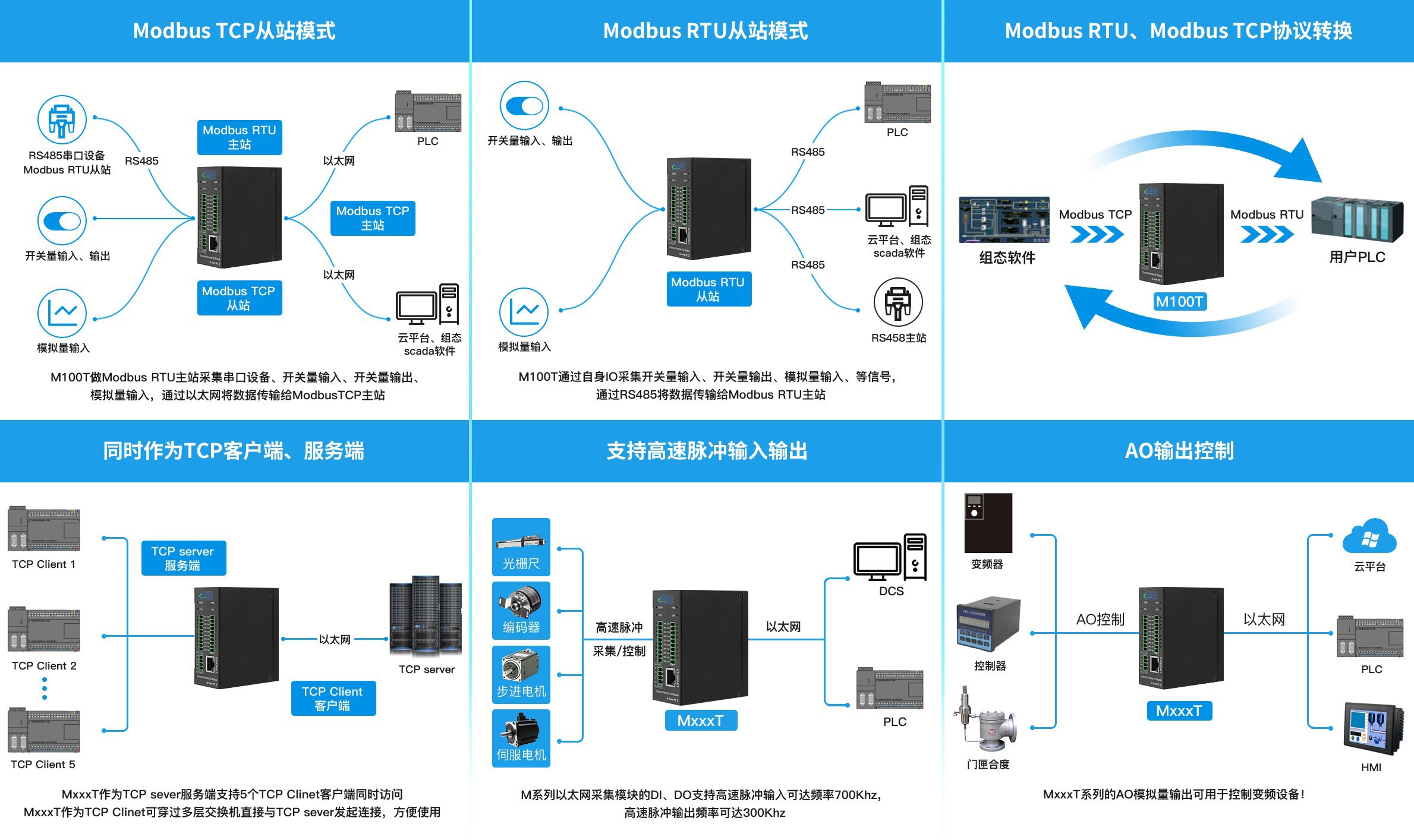

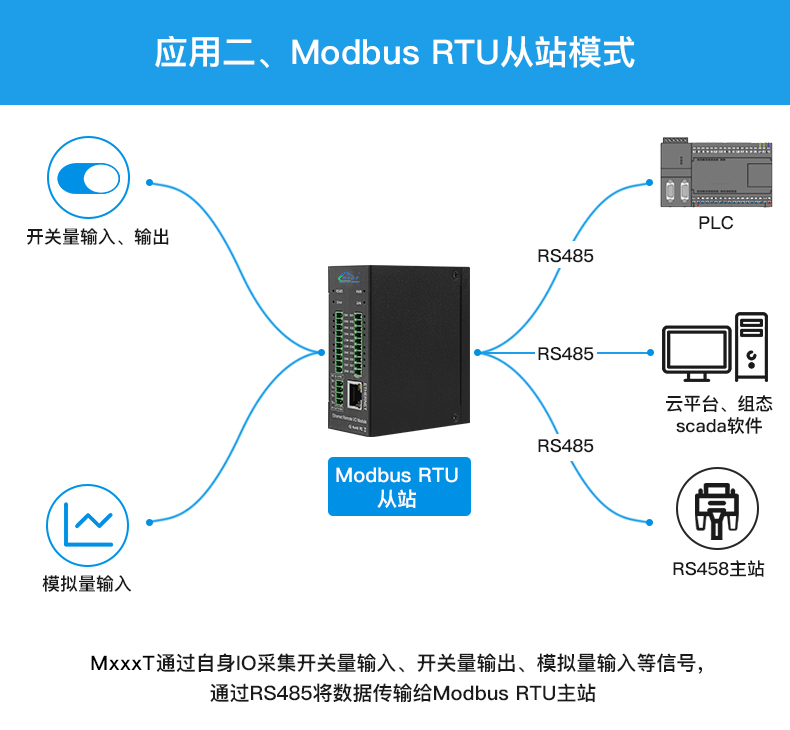

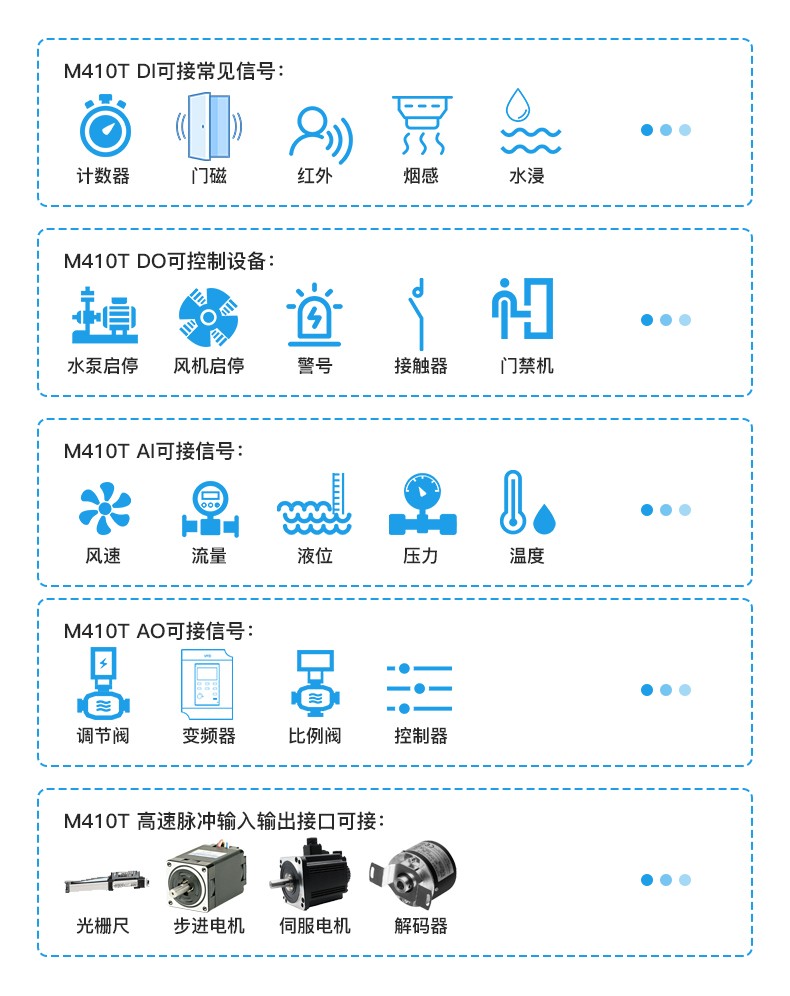

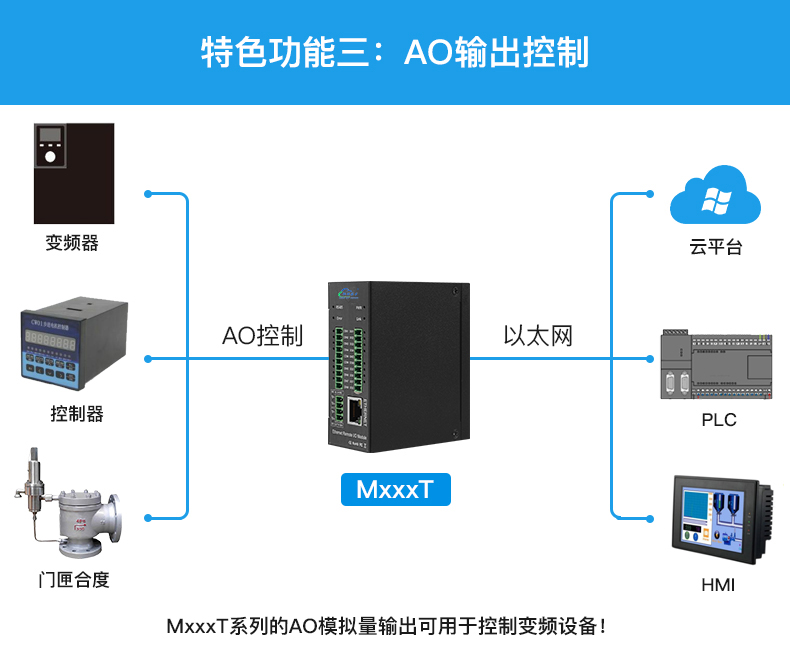

M410T以太網遠程I/O模塊提供RS485接口，通過RS485總線，可以級聯Modbus RTU I/O設備或Modbus RTU儀表，例如：各種數字輸入或數字輸出、模擬輸入或輸出，熱電阻IO模塊組合，節省成本。同時以太網遠程I/O模塊具有寄存器映射功能，級聯Modbus RTU I/O數據自動采集到映射內存區，Modbus TCP Client查詢無需等待即可得到快速響應，滿足工業及時的要求。

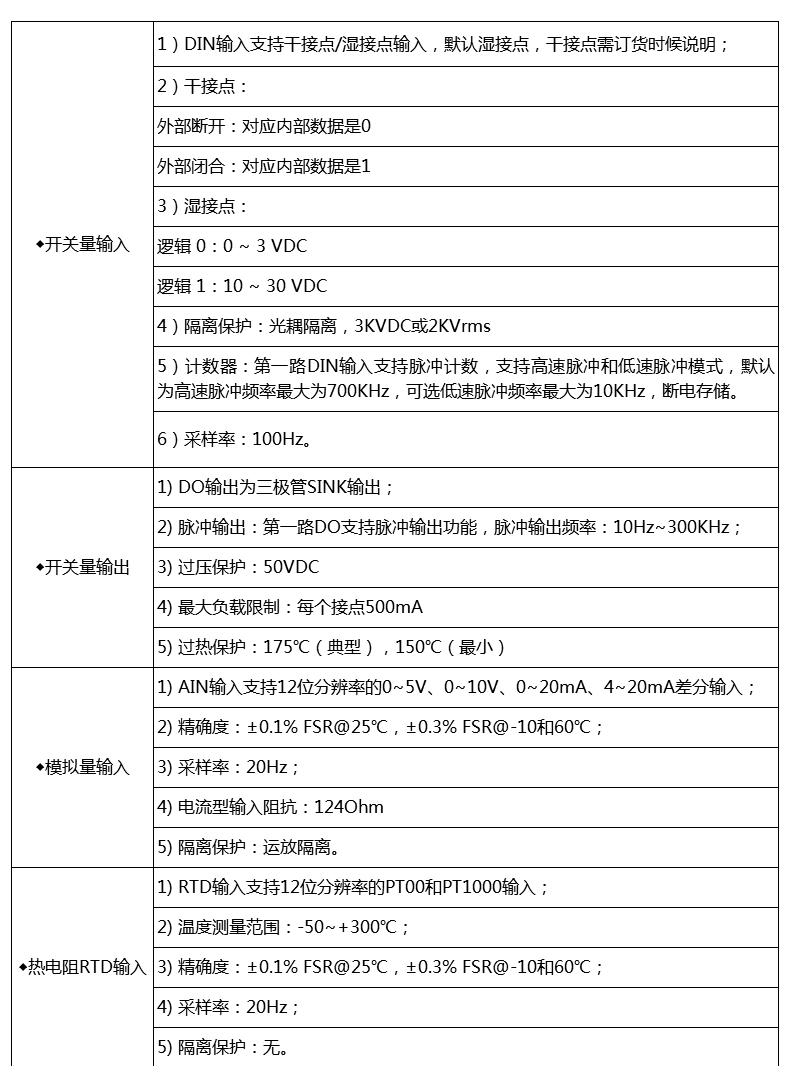

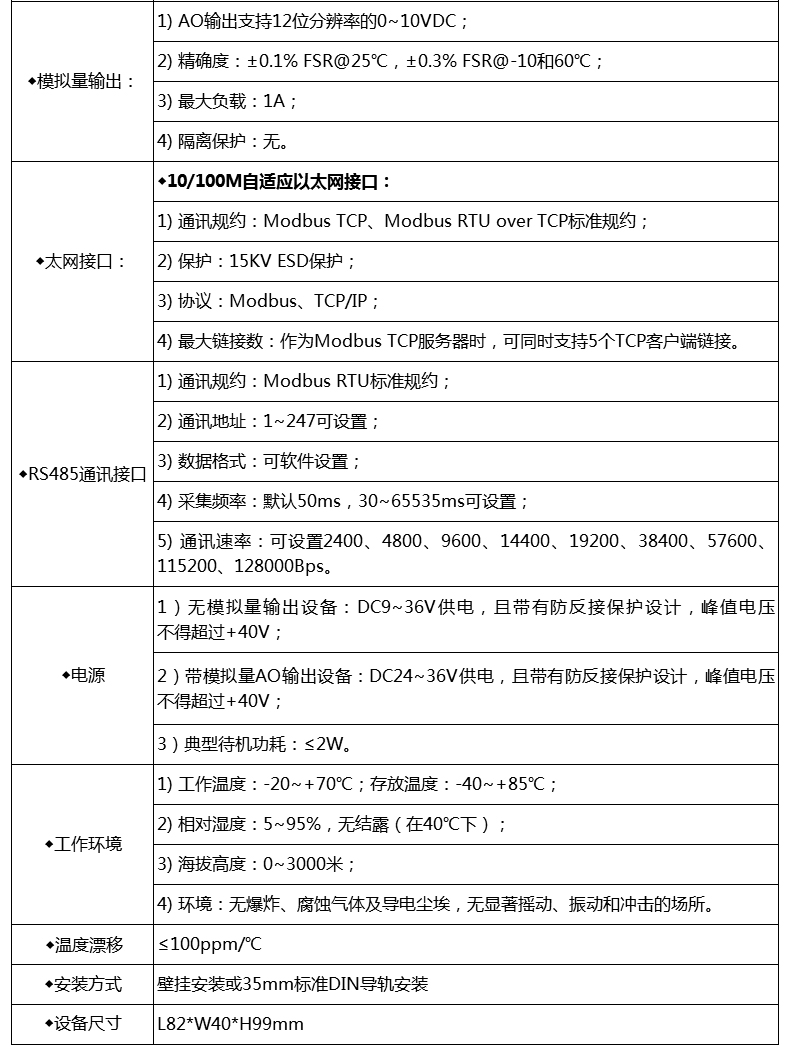

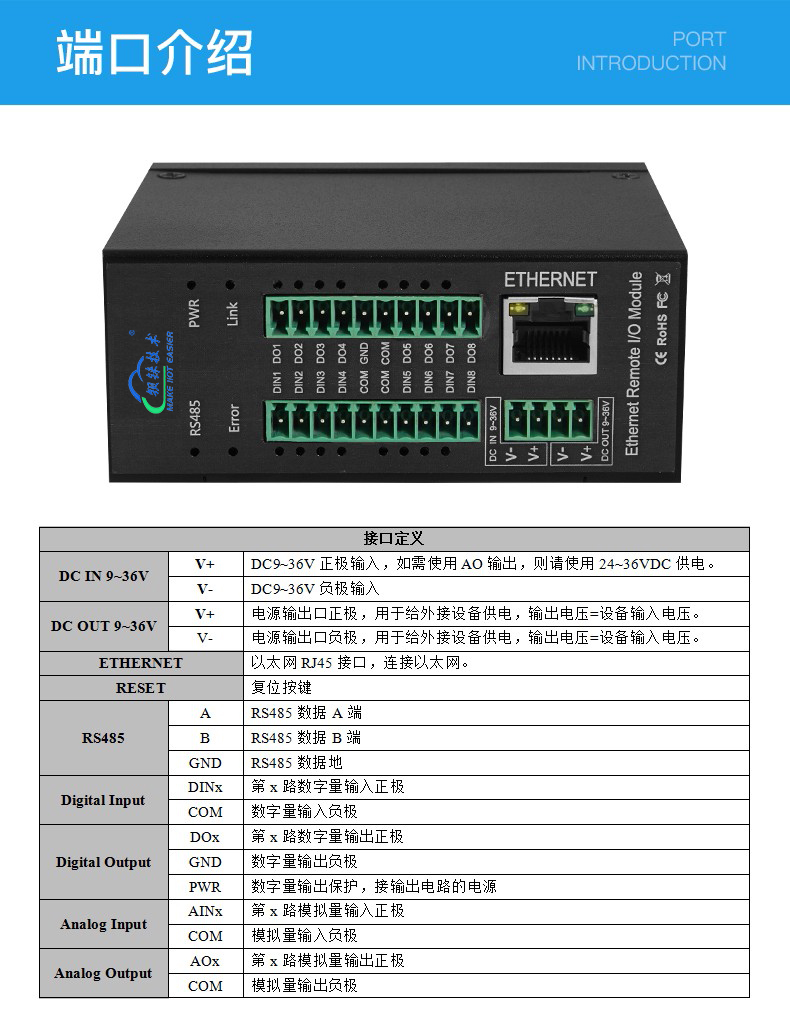

技術參數
| 分類 | 參數 | 描述 |
| 開關量輸入 | DIN輸入 | 支持干接點/濕節點輸入,默認濕節點，干接點需訂貨時候說明 |
| I/O 模式 | DI 或計數器 | |
| 干接點 | 外部斷開：對應內部數據是0 外部閉合：對應內部數據是1 | |
| 濕接點 | 邏輯 0：0 ~ 3 VDC 邏輯 1：10 ~ 30 VDC (DI COM ~ DI) | |
| 隔離保護 | 光耦隔離，3K VDC 或 2K Vrms | |

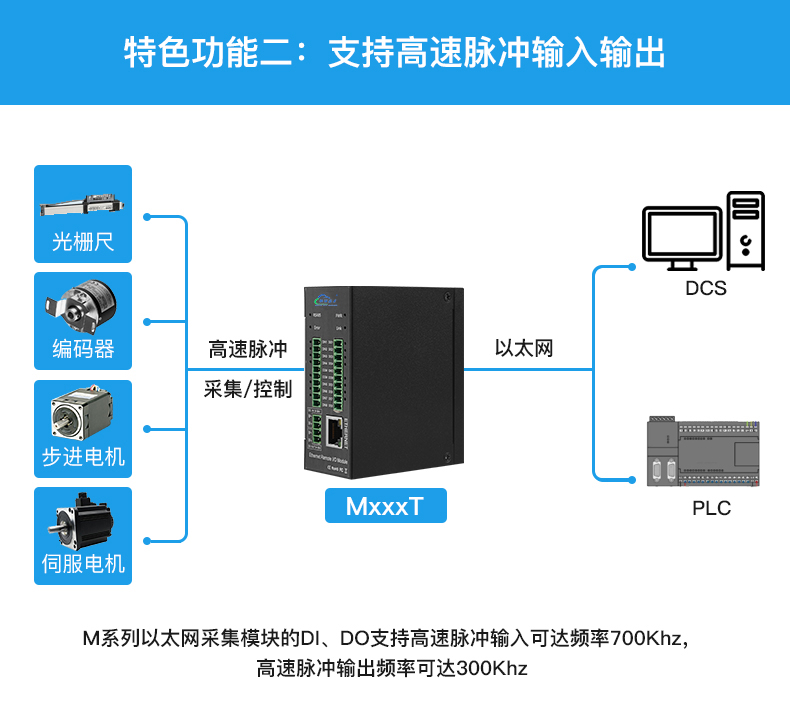

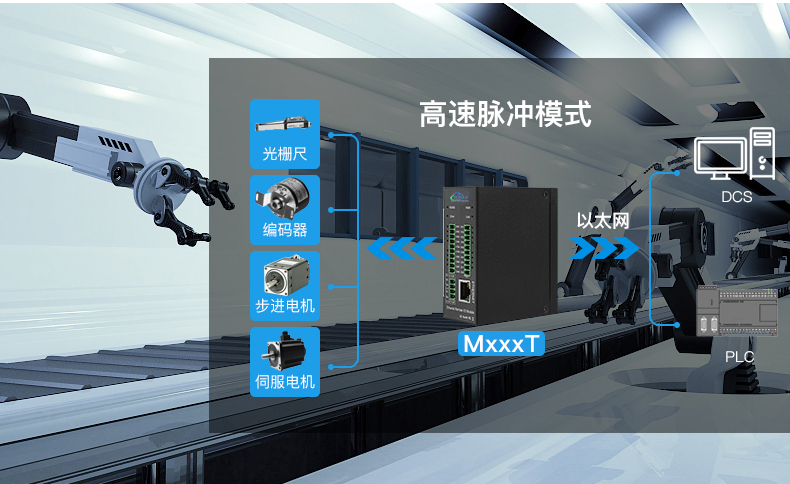

| 計數器 | 第一路DIN輸入支持脈沖計數，支持高速脈沖和低速脈沖模式，默認為高 速脈沖頻率最大為700Khz，可選低速脈沖頻率最大為10Khz，斷電存儲 | |
| 采樣頻率 | 500hz，3次確認，帶數字濾波，具有很強防抖處理 | |
| 10/100M自適應以太網接口 | 通訊規約 | MQTT協議、ModBus TCP協議 |
| 保護 | 15KV ESD保護 | |
| 協議 | Modbus/TCP、 TCP/IP | |

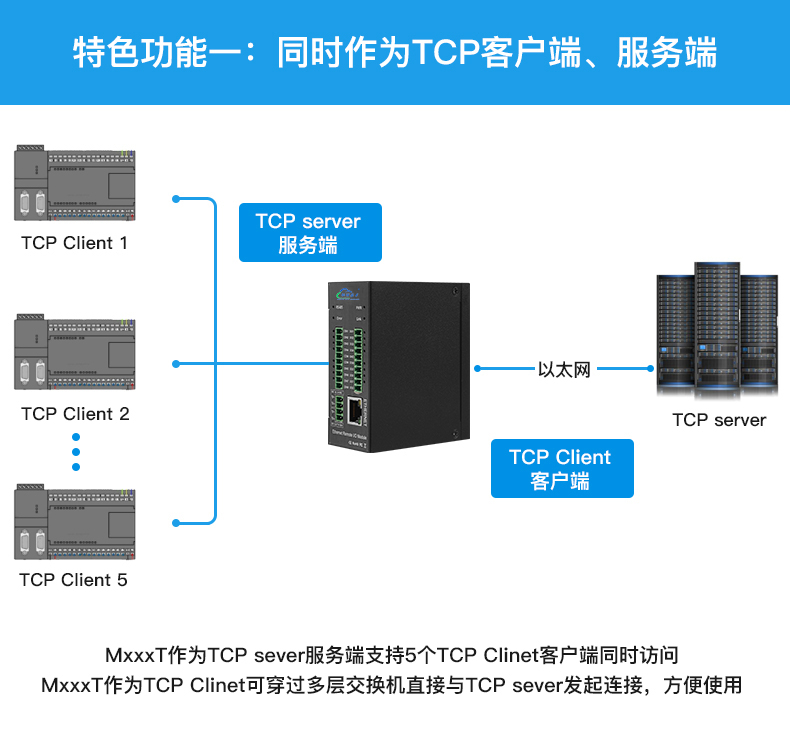

| 最大鏈接數 | 作為Modbus TCP Server時，可同時支持5 TCP鏈接 | |
| RS485通訊接口 | 通訊規約 | MODBUS RTU、Modbus ASCII Master標準規約 |
| 通訊地址 | 1~255可設置 | |
| 數據格式 | 可軟件設置 | |
| 采集頻率 | 100ms | |
| 通訊速率 | 可設置1200、2400、4800、9600、19200、38400、57600、115200、 128000Bps | |
| 電源 | 無模擬量輸出設備 | DC12~36V供電，且?guī)в蟹婪唇颖Ｗo(hù)設計，峰值電壓不得超過+40V |
| 帶模擬量AO輸出設備 | DC24~36V供電，且?guī)в蟹婪唇颖Ｗo(hù)設計，峰值電壓不得超過+40V | |
| 典型待機功耗 | ≤1.7W，如果有繼電器動作：每動作一路0.15W | |
| 工作環境 | 工作溫度 | 相對濕度 |
| 海拔高度 | 0~3000米 | |
| 環境 | 無爆炸、腐蝕氣體及導電塵埃，無顯著搖動、振動和沖擊的場所 | |
| 溫度漂移 | ≤100ppm/℃ | |
| 安裝方式 | 墻壁安裝或35mm 標準DIN導軌安裝 | |

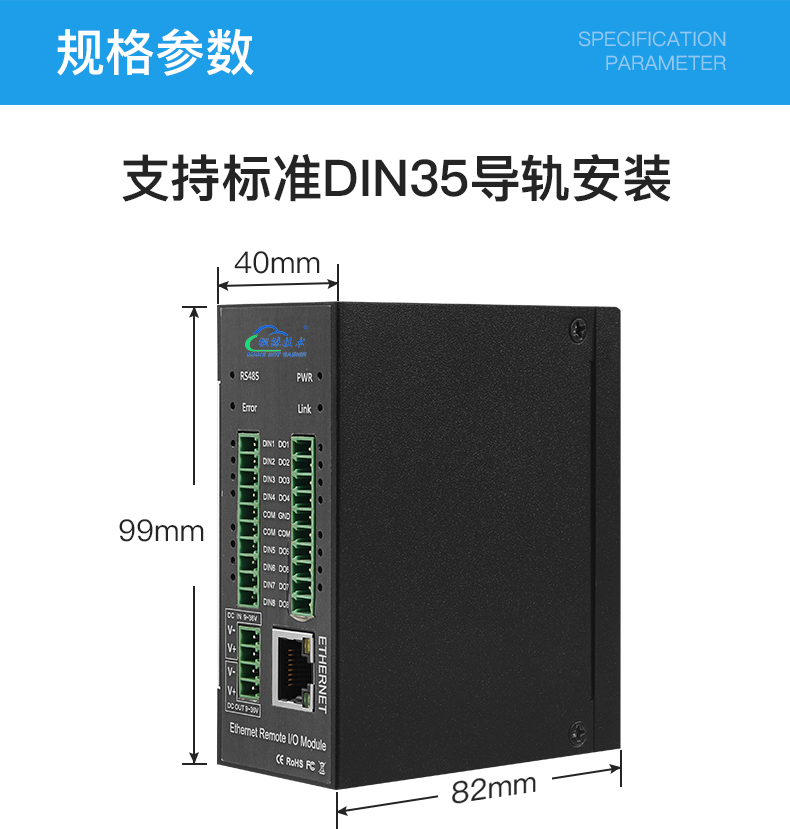

| 模塊尺寸 | 105×88×30mm |

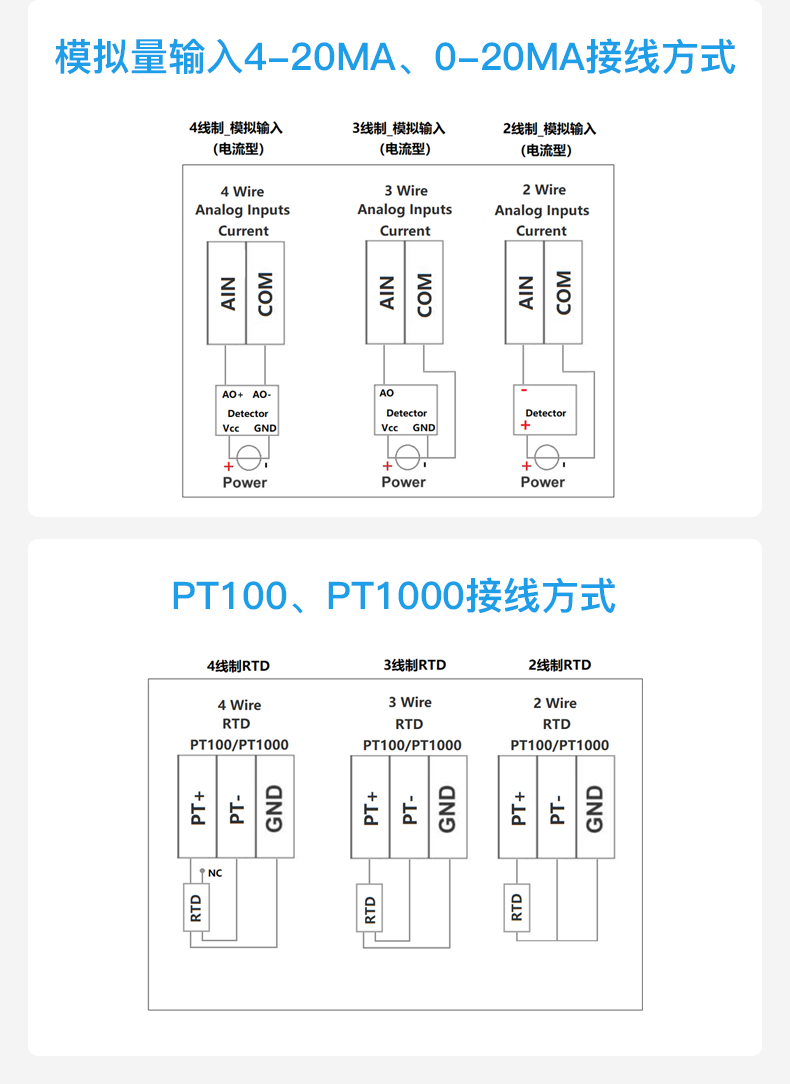

MxxxT系列產品選型表
| 型號 | 描述 | 電源輸出 | 工作電壓 | 典型待機功耗 |
M100T | 1個以太網口,1個RS485, 2 DI, 2 AI, 2 DO | 1 DC | 12~36VDC | 1.2W-1.68W |
M110T | 1個以太網口, 1個RS485,4 DI, 4 DO | 1 DC | 12~36VDC | 1.2W-1.68W |
M120T | 1個以太網口, 1個RS485,4 DI, 4 AI, 2AO, 4 DO | 1 DC | 24~36VDC | 1.2W-1.68W |
M130T | 1個以太網口, 1個RS485, 8 DI, 4DO | 1 DC | 12~36VDC | 1W-1.2W |
M140T | 1個以太網口, 1個RS485, 8 DI, 8 DO | 1 DC | 12~36VDC | 1W-1.2W |
M150T | 1個以太網口, 1個RS485, 8 DI, 4AI, 4 DO | 1 DC | 12~36VDC | 1W-1.2W |
M160T | 1個以太網口, 1個RS485, 8 DI, 8AI, 8 DO | 1 DC | 12~36VDC | 1W-1.2W |
M200T | 1個以太網口, 1個RS485, 2 AO,12位 | 1 DC | 24~36VDC | 1.2W-1.68W |
M210T | 1個以太網口, 1個RS485, 4DI | 1 DC | 12~36VDC | 1.2W-1.68W |
| M220T | 1個以太網口, 1個RS485, 4DO | 1 DC | 12~36VDC | 1.2W-1.68W |
M230T | 1個以太網口, 1個RS485, 4AI | 1 DC | 12~36VDC | 1.2W-1.68W |
M240T | 1個以太網口, 1個RS485, 4RTD, 2/3線制PT100/pt1000 | -- | 12~36VDC | 0.75W-0.95W |
M310T | 1個以太網口, 1個RS485, 8DI | 1 DC | 12~36VDC | 1.2W-1.68W |
M320T | 1個以太網口, 1個RS485, 8DO | 1 DC | 12~36VDC | 1.2W-1.68W |
| M320R | 1個以太網口, 1個RS485, 8DO或8繼電器 | 1 DC | 12~36VDC | 1.2W-1.68W |
M330T | 1個以太網口, 1個RS485, 8AI | 1 DC | 12~36VDC | 1.2W-1.68W |
M340T | 1個以太網口, 1個RS485, 8RTD, 2/3線制PT100/pt1000 | -- | 12~36VDC | 0.75W-0.95W |
M410T | 1個以太網口, 1個RS485, 16DI | 1 DC | 12~36VDC | 1.1W-1.32W |
| M420T | 1個以太網口, 1個RS485, 16DO | -- | 12~36VDC | 0.75W-1W |
