16路DO+1路RS485PLC擴展以太網遠程IO數據采集模塊M420T

M420T是一款工業級遠程以太網IO模塊,采用金屬外殼增加EMC電磁干擾設計,支持MQTT、ModbusTCP、ModbusRTU協議,提供TCPClient、TCPServer服務,帶有1個以太網口,1路RS485,16路DO,支持高速脈沖輸出,廣泛應用于工業物聯網與工業自動化領域,PLC擴展16路DO輸出模塊,遠程16DO模塊,MQTT DO模塊可選M420T

M420T屬M(fèi)xxT系列，該系列產品較多，若您有不解之處可直接聯系我們。

MxxxT系列-M420T工業遠程以太網I/O數據采集模塊按照苛刻的工業應用環境需求而設計，廣泛應用于各種工業自動化生產、安防監控系統、自動化測量與控制系統中。用戶可以采用不同的I/O的模塊以及通過Modbus RTU擴展功能，靈活地組合成不同I/O組合需求的場合，為用戶提供完整的解決方案。

MxxxT工業遠程以太網I/O數據采集模塊內嵌32位高性能微處理器MCU，集成1個工業級10/100M自適應以太網接口支持標準的Modbus TCP協議，可輕松地實現與第三方 SCADA 軟件、PLC、HMI設備整合應用。自帶一路RS485接口使其具備良好的擴展性，可通過RS485總線級聯標準的Modbus RTU I/O設備，以實現各種數字量、模擬量、熱電阻IO模塊的組合，節省成本。同時，本設備具有叢機寄存器映射的功能，叢機的數據均自動采集到本機的映射存儲區，上位機查詢時無需等待便可快速響應，滿足了工業現場苛刻及時性功能需求。

MxxxT工業遠程以太網I/O數據采集模塊采用工業級電路設計，其中數字量輸入采用光耦隔離，提供1路高速脈沖計數輸入，支持干、濕接點輸入類型，模擬量輸入采用運放隔離，支持12Bit的高精度數據采集，兼容0~5VDC，0~20mA,4~20mA 輸入類型，DO輸出三極管Sink輸出或者繼電器輸出，提供一路高速脈沖輸出，熱電阻RTD輸入支持PT100以及PT1000兩種類型，模擬量AO輸出支持0-10VDC輸出。采用工業通用的DC電源供電且?guī)в蟹婪唇颖Ｗo(hù)設計，同時為外接設備提供一路DC工作電源輸出，節省現場布線難度以及成本。

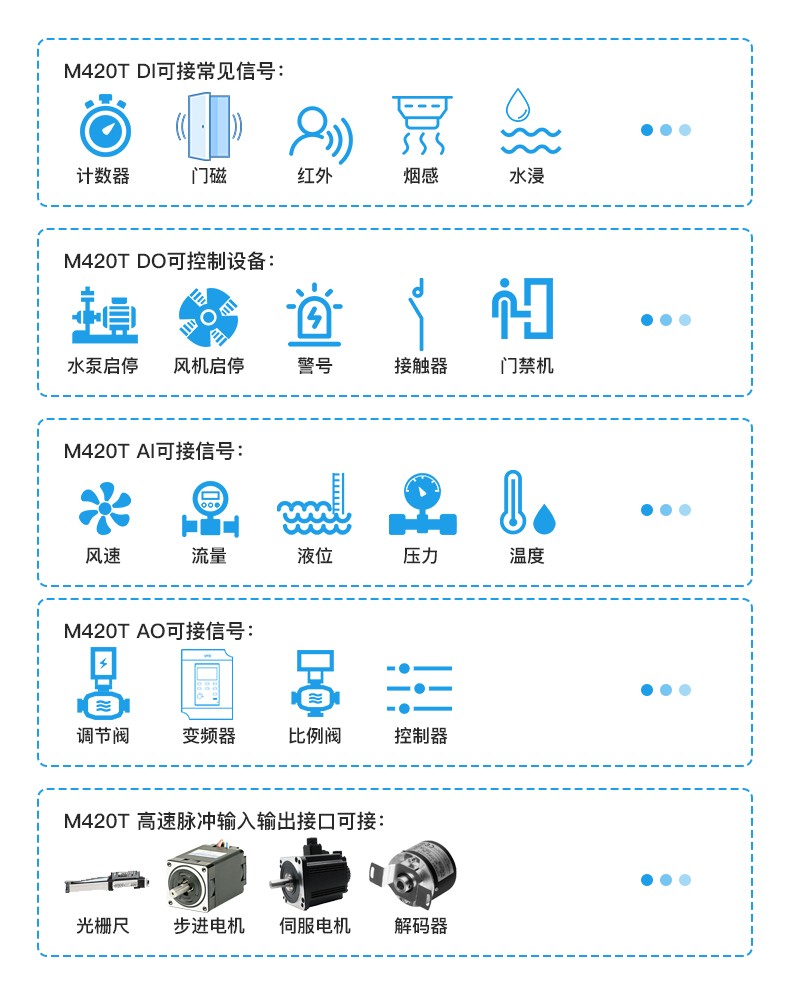

MxxxT廣泛應用于物聯網產業鏈中的 M2M 行業以及自動化控制場合，如智能電網、 智能交通、智能家居、金融、移動POS 終端、供應鏈自動化、工業自 動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙 感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。

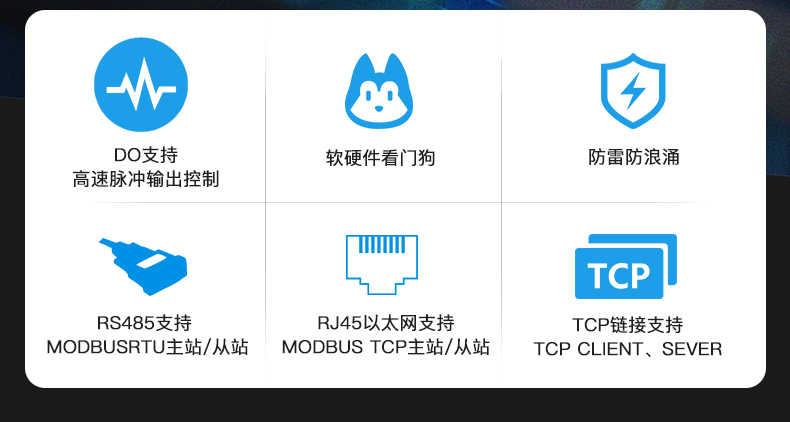

功能特點

通信規約采用標準Modbus TCP 協議；

寬工作電壓，并具防接反保護功能；

采用工業級32位芯片，內置看門狗，并具有完善的防雷抗干擾措施，保證可靠性；

1路隔離的10/100M自適應以太網接口，帶15 KV ESD保護，支持Modbus TCP協議；

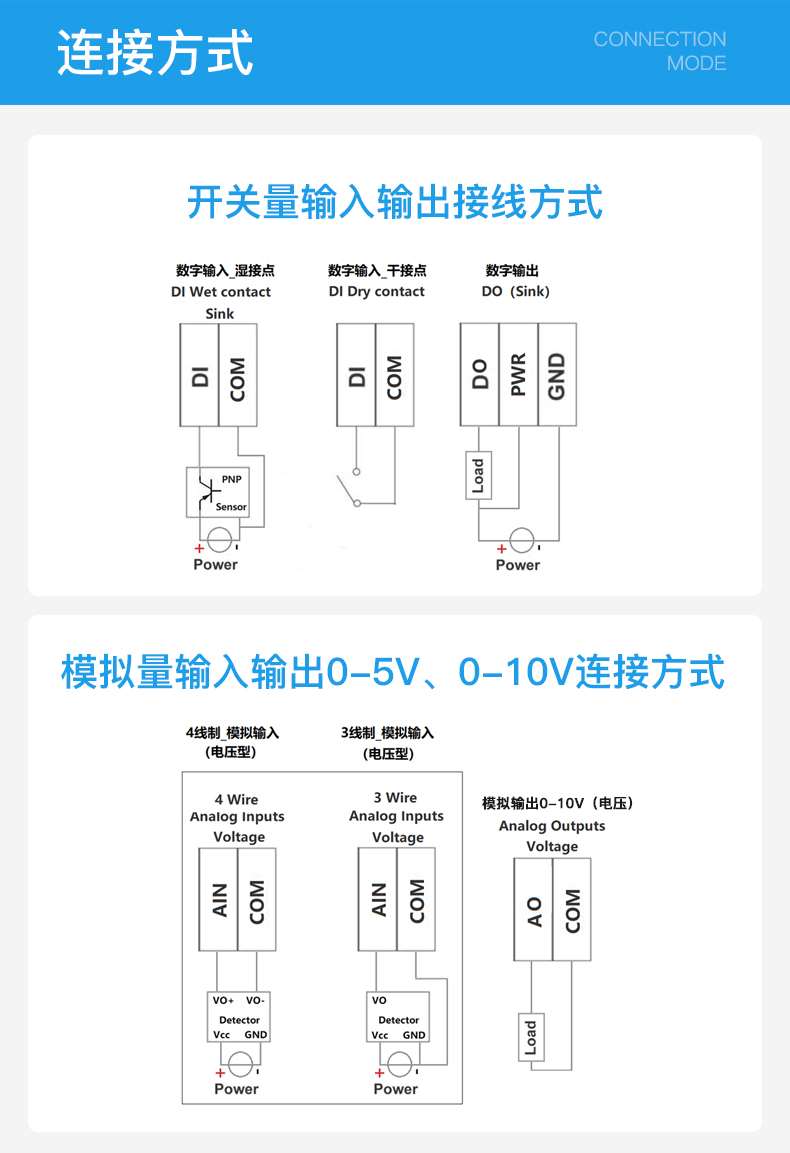

光耦隔離數字量輸入，支持干濕節點輸入（兩者兼容），其中一路可用作脈沖計數，支持高速脈沖和低速脈沖模式，默認為高速脈沖頻率最大為700Khz，可選低速脈沖頻率最大為10Khz；

DO輸出支持三極管Sink或繼電器輸出，繼電器觸點容量DC 5A/30V，5A/250VAC，其中一路可用作高速脈沖輸出，支持脈沖頻率10Hz~300Khz；

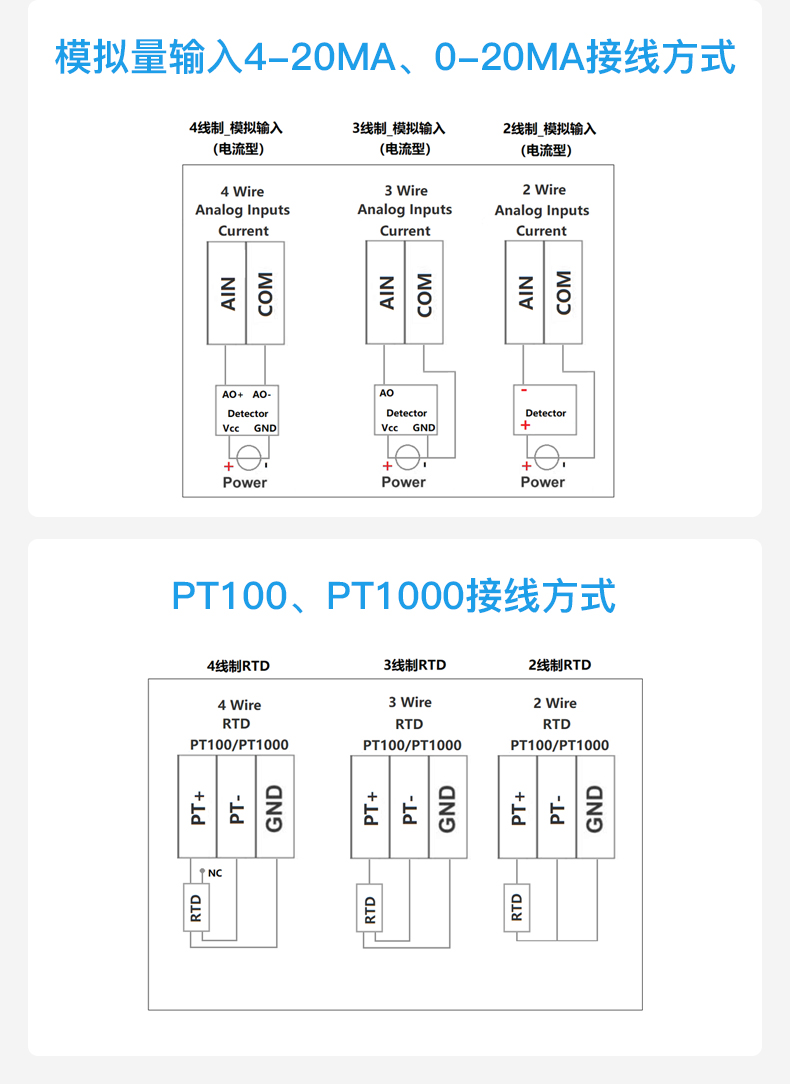

支持隔離的12bit分辨率模擬量輸入：0~20Ma、4~20Ma、0-5V、0-10V差分輸入；

1路RS485通信接口，支持標準的Modbus RTU/Modbus ASCII Master協議，用于擴展；

熱電阻RTD輸入支持PT100以及PT1000兩種類型；

支持標準的Modbus RTU/Modbus ASCII Master協議，用于擴展；

1路DC電源輸出給現場其他設備，節省現場布線難度以及成本；

可通過Web進行管理和配置，易于操作維護簡單電源要求；

帶LED指示工作狀態，具備復位按鍵進行復位，便于現場安裝調試；

采用金屬外殼，保護等級 IP30，金屬外殼和系統安全隔離，特別適合于工控現場的應用；

體積小，L105*W88*H30mm，支持墻面安裝以及DIN35mm 工業導軌安裝方式。

技術參數

MxxxT系列產品選型表
