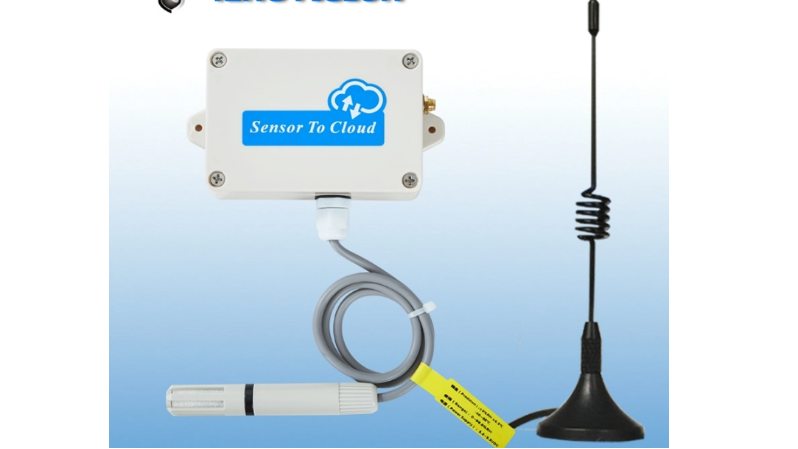

1路溫濕度采集轉4G無線數據采集模塊IoT104
4G無線溫濕度傳感器,無線溫濕度傳感器,溫濕度超限告警,無線遠程溫濕度采集,無線溫濕度遠程監測可選鋇錸IoT104,IoT104是一款超低功耗的4G遠程溫濕度采集模塊,采用低功耗設計與器件,體積小,提供1路零下40℃~80℃的溫濕度接口,實現溫濕度的遠程監控,支持MQTT協議、Modbus協議接入物聯網云平臺.
無線溫濕度物聯網傳感器IoT104是低功耗設計，它是一種無線物聯網網關，旨在將 AM2301 溫濕度傳感器信號轉換為通過 SMS/GPRS/3G/4G/NB-IoT 蜂窩網絡進行無線通信，以及連接物聯網云平臺。
IoT104支持Modbus TCP協議和MQTT協議，兼容KPIIOT云平臺等云平臺或SCADA或OPC Server。廣泛應用于冰箱冰柜、養雞廠、化工廠、食品生產和儲存、倉庫、醫院等場所的溫濕度實時遠程監控。
功能特點
既可當完整產品使用，也可當PCBA模塊進行二次開發；
兩種工作模式可選：
正常模式：數據實時傳達，讓用戶及時了解現場狀況；
低功耗模式：超低功耗設計（小于230uA），適用于周期性采集記錄數據的場所；
多種通信方式可選：GSM、GPRS、3G、4G、NB-IoT等；
多樣化功能可選：開關控制、開關量監測、模擬量監測、溫濕度監測、RS485串口透傳等；
DI開關量輸入支持脈沖計數功能，可自由選擇干、濕接點信號，脈沖頻率最大為1KHz；
支持通過短信、電腦配置軟件、云平臺設置參數以及查看實時數據；
支持10個用戶號碼，每個號碼可單獨設置接收特定的報警短信和報警電話；
支持10個定時器，可設置定時重啟、定時上報、定時上線、定時下線等；
支持2個不同的服務器中心，可設置IP地址或者域名；
支持Modbus RTU Over TCP和MQTT協議或數據透傳；
完善的數據補發機制，確保每條數據都有效上傳到服務器；
32M-bit緩存容量，可緩存多達上萬條歷史數據；
寬工作電壓設計，支持7~24VDC供電，且?guī)в蟹婪唇颖Ｗo(hù)；
內置時鐘芯片和超級電容，確保停電后也能長久計時；
使用Nano-SIM手機卡，支持PIN碼驗證功能，確保用卡安全；
小巧精致，PCBA尺寸比1/2卡片還要??；
可選金屬外殼或防水外殼，在戶內、戶外都可正常安裝使用。
技術參數
| 項目 | 參數范圍 |
工作電壓 | 標配電源12VDC，支持7~24VDC |
功耗 | 低功耗模式下待機<230uA；正常模式下待機10mA~30mA； 最大功耗230~360mA（撥打電話時，與信號強弱有關，信號越弱功耗越大） |
通信方式 | 可選GSM、GPRS、3G、4G、NB-IoT |
通信協議 | Modbus RTU Over TCP協議，MQTT協議，數據透傳 |
SIM卡 | Nano-SIM卡 |
外置天線 | SMA天線接口，50歐姆 |
USB口 | Micro USB接口 |
DO開關量輸出 | OC門（集電極開路門）輸出，最大負載1.5A/25VDC |
| DI開關量輸入 | 支持干接點和濕接點輸入，默認濕接點（可自行切換為干接點）； 干接點：斷開為邏輯0，閉合為邏輯1； 濕接點：0~3VDC為邏輯0，5~30VDC為邏輯1 |
DI脈沖計數 | 消抖模式：脈沖頻率最大為50Hz； 無消抖模式：脈沖頻率最大為1KHz |
AIN模擬量輸入 | 4~20mA或0~5V |
AM2301溫濕度輸入 | AM2301溫度測量范圍-40℃~80℃，精度±0.5℃； 濕度測量范圍0~99.9%RH，精度±3%RH |
| DS18B20溫度輸入 | DS18B20溫度測量范圍-55℃~125℃，精度±0.5℃ |
RS485串口透傳 | 通過RS485串口傳輸?shù)膯蝹€(gè)數據包最多250字節 |
緩存容量 | 32M-bit / 4M-Byte（4,194,304 Bytes） |
工作溫度范圍 | -10℃~60℃ |
工作濕度范圍 | 最大相對濕度95%（無凝結） |
防護等級 | IP66 |
| 防水外殼尺寸 | 長101mm * 寬69mm * 高39mm |
IoT10X系列選型表
| 型號 | I/O類型 | 通信方式（可選） | 通信協議（可選） |
IoT100 | RS485串口透傳 | 1、GSM/GPRS 2、3G 3、4G LTE 4、NB-IoT | 1、Modbus RTU Over TCP 2、MQTT 3、數據透傳（僅RS485） |
| IoT101 | DI開關量輸入 | ||
IoT102 | DO開關量輸出—OC門輸出 | ||
IoT103 | AIN 4~20mA或0~5V模擬量輸入 | ||
IoT104 | AM2301溫濕度傳感器輸入 | ||
| IoT105 | DS18B20溫度傳感器輸入 |
