遠程繼電器無線數據采集模塊智能網關IoT102
遠程開關,遠程控制,4G無線遠程,遠程打開,遠程控制關閉可選鋇錸IoT102,IoT102是一款超低功耗的4G遠程繼電器控制模塊,采用低功耗設計與器件,體積小,提供1路繼電器接口,實現物聯網云平臺遠程控制繼電器功能.
Wireless DO IoT102 Module是一款無線物聯網智能網關，設計用于通過SMS/GPRS/3G/4G/NB-IoT蜂窩網絡無線通信遠程開關繼電器，并連接到物聯網云平臺。支持 Modbus TCP 協議和 MQTT 協議，兼容 KPIIOT 云平臺和其他云平臺或 SCADA 或 OPC Server。適用于開門機、電機、繼電器、設備、泵站、路燈和其他遠程控制應用等。
IoT102屬于IoT10x系列，IoT10x系列傳感器物聯網終端包含有DO開關量輸出（OC門輸出）、DI開關量輸入、AIN 4~20mA模擬量輸入、AIN 0~5V模擬量輸入、DS18B20溫度傳感器輸入、AM2301溫濕度傳感器輸入、RS485串口透?jìng)鞯炔煌δ艿腎/O類型，可選GSM、GPRS、3G、4G、NB-IoT等多種通信方式，支持Modbus RTU Over TCP和MQTT通信協議或數據透?jìng)?，涵蓋了大部分應用場所，滿足用戶不同需求選擇。
本產品小巧精致，功能強大，可根據需要自行選擇一直在線正常工作模式或者超低功耗工作模式，可選工業金屬外殼或戶外使用的防水塑膠外殼，當完整成品連接傳感器通過短信、電話、網絡、微信、Web端、云平臺多種方式監測采集數據、遠程控制和異常報警通知，也可以當PCBA模塊嵌入到第三方主板進行二次開發，方便傳統傳感器、儀器儀表等快速接入物聯網。
功能特點
既可當完整產品使用，也可當PCBA模塊進行二次開發；
兩種工作模式可選：
正常模式：數據實時傳達，讓用戶及時了解現場狀況；
低功耗模式：超低功耗設計（小于230uA），適用于周期性采集記錄數據的場所；
多種通信方式可選：GSM、GPRS、3G、4G、NB-IoT等；
多樣化功能可選：開關控制、開關量監測、模擬量監測、溫濕度監測、RS485串口透?jìng)鞯龋?/p>
DI開關量輸入支持脈沖計數功能，可自由選擇干、濕接點信號，脈沖頻率最大為1KHz；
支持通過短信、電腦配置軟件、云平臺設置參數以及查看實時數據；
支持10個用戶號碼，每個號碼可單獨設置接收特定的報警短信和報警電話；
支持10個定時器，可設置定時重啟、定時上報、定時上線、定時下線等；
支持2個不同的服務器中心，可設置IP地址或者域名；
支持Modbus RTU Over TCP和MQTT協議或數據透?jìng)鳎?/p>
完善的數據補發機制，確保每條數據都有效上傳到服務器；
32M-bit緩存容量，可緩存多達上萬條歷史數據；
寬工作電壓設計，支持7~24VDC供電，且?guī)в蟹婪唇颖Ｗo(hù)；
內置時鐘芯片和超級電容，確保停電后也能長久計時；
使用Nano-SIM手機卡，支持PIN碼驗證功能，確保用卡安全；
小巧精致，PCBA尺寸比1/2卡片還要小；
可選金屬外殼或防水外殼，在戶內、戶外都可正常安裝使用。
技術參數
| 項目 | 參數范圍 |
工作電壓 | 標配電源12VDC，支持7~24VDC |
功耗 | 低功耗模式下待機<230uA；正常模式下待機10mA~30mA； 最大功耗230~360mA（撥打電話時，與信號強弱有關，信號越弱功耗越大） |
通信方式 | 可選GSM、GPRS、3G、4G、NB-IoT |
通信協議 | Modbus RTU Over TCP協議，MQTT協議，數據透?jìng)?/p> |
SIM卡 | Nano-SIM卡 |
外置天線 | SMA天線接口，50歐姆 |
USB口 | Micro USB接口 |
DO開關量輸出 | OC門（集電極開路門）輸出，最大負載1.5A/25VDC |
| DI開關量輸入 | 支持干接點和濕接點輸入，默認濕接點（可自行切換為干接點）； 干接點：斷開為邏輯0，閉合為邏輯1； 濕接點：0~3VDC為邏輯0，5~30VDC為邏輯1 |
DI脈沖計數 | 消抖模式：脈沖頻率最大為50Hz； 無消抖模式：脈沖頻率最大為1KHz |
AIN模擬量輸入 | 4~20mA或0~5V |
AM2301溫濕度輸入 | AM2301溫度測量范圍-40℃~80℃，精度±0.5℃； 濕度測量范圍0~99.9%RH，精度±3%RH |
| DS18B20溫度輸入 | DS18B20溫度測量范圍-55℃~125℃，精度±0.5℃ |
RS485串口透?jìng)?/p> | 通過RS485串口傳輸?shù)膯蝹€(gè)數據包最多250字節 |
緩存容量 | 32M-bit / 4M-Byte（4,194,304 Bytes） |
工作溫度范圍 | -10℃~60℃ |
工作濕度范圍 | 最大相對濕度95%（無凝結） |
防護等級 | IP66 |

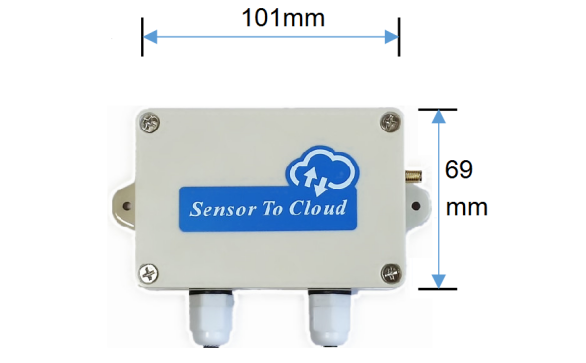

| 防水外殼尺寸 | 長101mm * 寬69mm * 高39mm |
IoT10X系列選型表
| 型號 | I/O類型 | 通信方式（可選） | 通信協議（可選） |
IoT100 | RS485串口透?jìng)?/p> | 1、GSM/GPRS 2、3G 3、4G LTE 4、NB-IoT | 1、Modbus RTU Over TCP 2、MQTT 3、數據透?jìng)鳎▋HRS485） |
| IoT101 | DI開關量輸入 | ||
IoT102 | DO開關量輸出—OC門輸出 | ||
IoT103 | AIN 4~20mA或0~5V模擬量輸入 | ||
IoT104 | AM2301溫濕度傳感器輸入 | ||
| IoT105 | DS18B20溫度傳感器輸入 |
