S272是一款工業級4G遠程遙測終端,支持短信、MQTT協議,兼容華為云、阿里云等共有云平臺,還可以對接用戶的私有云平臺,提供8路DI、4路繼電器輸出、6路AI、1路溫濕度采集,一路RS485可用做Modbus主從站采集儀表或擴展IO,內置可編程邏輯控制功能與定時器功能,廣泛應用于各種遠程工業數據采集控制系統中,無線RTU,遠程遙測RTU,遙測遙控終端,無線物聯網關可選鋇錸S272

4G IoT RTU S272是一款多功能可編程的無線工業物聯網無線數據采集控制短信報警網關終端，廣泛應用于工業物聯網產業鏈中遠程數據監控以及采集，如智能電網、智能交通、智能家居、金融、移動POS 終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、煤礦、石化等領域。

S272內嵌工業級GSM/GPRS/3G/4G通信模塊，集成穩定可靠的32位高性能微處理器MCU，基于UCOSII嵌入式實時操作系統，提供8路數字量輸入，6路模擬量輸入，4路繼電器輸出以及1路現場環境監控的溫濕度輸入。用戶可以根據應用場合的特殊需要，預先配置各種高低限參數，當觸發后，無需親臨現場，無線物聯網控制器會自動通過GSM、GPRS、3G、4G無線網絡，以短信、微信、撥打電話等方式通知用戶以及通過GSM、3G、4G將數據傳輸?shù)奖O(jiān)控中心。

4G IoT RTU S272支持多通訊協議：金鴿IoT RTU通信協議、Modbus RTU over TCP協議、Modbus TCP協議，方便用戶快速接入第三方服務器或云平臺或SCADA。

S273/S247/S275適用中國移動、中國聯通的GSM網絡、中國聯通的WCDMA 3G網絡、以及中國移動、中國聯通、中國電信的4G網絡。

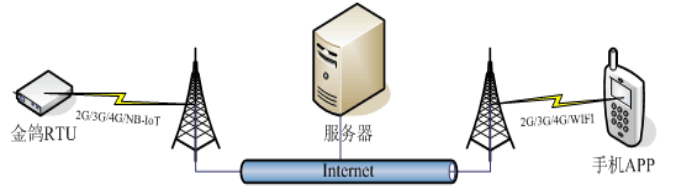

設備網絡拓?fù)鋱D

功能特點

采用GSM/GPRS/3G/4G網絡通信，不受距離限制，任何地方都可使用；

寬工作電壓設計，支持9~36VDC供電，且?guī)в蟹婪唇颖Ｗo(hù)設計；

采用本地配置軟件、遠程短信、APP設置參數，方便操作，簡單易用；

內嵌ARM? Cortex?-M4 32位RISC內核實時操作系統，軟件看門狗和硬件看門狗防止假死機；

8路數字量輸入，兼容干接點、濕節點，邏輯電平0~0.5V常閉，邏輯電平3~30V視為常開，其中第1 路數字量輸入可作為脈沖計數器，采樣頻率為1MHz，第2路數字可用作布撤防功能；

4路繼電器輸出，容量為5A@250VAC或5A@30VDC，可通過定時器或者事件關聯自動控制或遠程通過短信、網絡控制，其中第1路繼電器輸出可通過授權號碼在授權時間段內呼入進行控制；

1路用于監測現場環境數字溫度和濕度傳感器輸入，溫度測量范圍為-40~80°C，精確度為0.5°C，濕度測量范圍為0~100 %RH, 精確度為3%；

6路模擬量輸入，12位分辨率，支持0-5V, 0-20mA, 4-20mA 輸出的傳感器；

內置8G大容量SD卡，用于存儲歷史記錄，歷史記錄達到萬級；

1路RS485串口，支持Modbus Slave協議，可接入SCADA、HMI、DSC、PLC等上位機；

?功能強大的短信報警模塊：支持施耐德等支持Modbus協議的PLC直接收發短信指令，能監控多個基于Modbus 儀表/電控單元的數據異常超限等的短信報警，也可通過短信設置以及短信查詢。可實現對現場從機設備是否在線有效通訊的監控，一旦通訊失敗，將短信通知用戶，也可通過短信查詢主機與從機通訊的狀況；

內置2路DC直流電源輸出，無需單獨額外增加變送器的電源適配器，節省布線成本；

采用完備的防掉線機制，保證數據終端永遠在線，掉線重發數據以及掉線短信通知用戶功能；

支持遠程短信重啟設備以及配置設備參數功能；

支持10個用戶號碼用于接收設備日?qǐng)?bào)、掉線、串口數據超限、異常觸發的特定短信報警信息，授權的用戶號碼可在授權時間內呼入控制第1路繼電器輸出；

內置強大的定時器功能，支持定時自動上報、定時短信日?qǐng)?bào)、定時上線、定時下線、定時重啟、定時執行繼電器輸出等功能；

模塊化結構設計，GSM/3G/4G網絡升級只需更換模塊即可實現網絡的升級換代；

支持短信、撥打電話、GPRS、3G、4G網絡數據遠程報警；

支持USB接口通過電腦配置軟件進行參數的配置、讀取、歷史記錄的導出以及程序的升級；

內置高性能大容量的可充鋰電池，一旦外部電源掉電可第1時間以短信通知客戶，待機時間達到2-3小時；

內嵌 TCP/IP 協議棧，支持透明數據傳輸協議，支持TCP/UDP、Modbus TCP協議、Modbus RTU over TCP協議、金鴿 IoT RTU協議以及透明傳輸功能，支持自定義握手協議的主動連接服務器以及掉線后自動重連服務器功能；

采用金屬外殼，保護等級 IP30,金屬外殼和系統安全隔離，特別適合于工控現場的應用；

體積小，L195*W88*H30mm，支持墻面安裝以及DIN35mm 工業導軌安裝方式。

技術參數

S272設備選型表
