2路繼電器4G RTU遠程控制器無線數據采集終端 RTU5020
4G開關控制器,2路無線開關控制器,2路無線遙控開關可選鋇錸RTU5020,RTU5020采用工業級GSM/GPRS/3G/4G通信模塊,支持DC9~36V直流寬電壓以及AC110~220V交流電供電,且?guī)Х婪唇颖Ｗo(hù)功能,支持常開、常閉輸出與脈沖輸出等多種方式,內置2路繼電器,可同時控制一路或多路繼電器輸出,寬工作電壓設計
RTU5020采用工業級GSM/GPRS/3G/4G通信模塊，穩定可靠的高性能微處理器MCU集成, 內置了2、4、8路繼電器，廣泛用于工業現場、農業、水泵、機房等場所的遠程設備控制以及自動控制場合。用戶無需親臨現場，而可以根據需要，設置定時自動開、關各種不同的設備，也可以遠程通過短信去開、關各種不同的設備。
本產品支持DC9~36V直流寬電壓以及AC110~220V交流電供電，且?guī)Х婪唇颖Ｗo(hù)功能。此外，內置了繼電器，可直接用于設備的控制而無需額外再增加繼電器，方便易用。用戶通過授權號碼手機發送短信指令到設備，進行遠程查詢?cè)O(shè)備當前狀態等功能。該設備還可每天以及定點周期性上報現場設備的狀態、電源狀態情況短信給用戶。
功能特點
采用GSM/3G/4G網絡通信，不受距離限制，任何地方都可使用；
寬工作電壓設計，支持9~36VDC供電，且?guī)в蟹婪唇颖Ｗo(hù)設計；

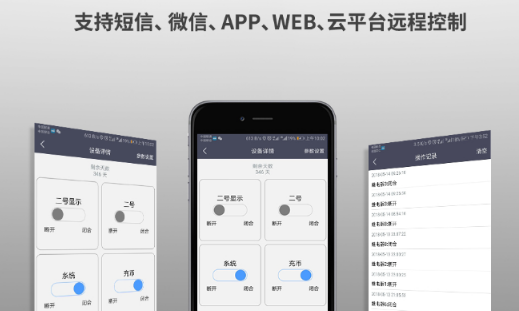

采用短信或者APP遠程設置參數，方便操作，簡單易用；
可選支持110~220VAC @50Hz 交流電供電，且?guī)в蟹婪唇颖Ｗo(hù)設計；
內置2、4、8路繼電器輸出，可設置為定時自動開、關或遠程通過短信控制；
可設置10個用戶號碼，用于接收日?qǐng)?bào)信息以及其他通知信息；
支持定時自動上報、定時重啟、定時自動開關設備功能；
支持同時控制一路或多路繼電器輸出；
支持常開、常閉輸出與脈沖輸出等多種方式；
支持狀態記憶功能，當外接電源恢復時繼電器保持掉電前的狀態；
模塊化結構設計，GSM/3G/4G網絡升級只需更換模塊即可實現網絡的升級換代；
采用金屬外殼，抗干擾性強；
體積小，L105*W88*H30mm，支持墻面安裝以及DIN35mm 工業導軌安裝方式。
技術參數
| 項目 | 參數范圍 |
工作電壓 | 9~36VDC（默認12VDC）， 可選110~220VAC@50Hz； |
工作功耗 | 待機：12V/20mA；工作最大（8路繼電器同時閉合）：12V/400mA； |
GSM/3G/4G | GSM頻率850/900/1800/1900Mhz；（默認） 3G網絡制式：3G WCDMA；（可選） 4GLTE頻段: 4G LTE；（可選） |
發射功率 | Class 4 (2W) at EGSM 900 and EGSM 850 Class 1 (1W) at GSM 1800 and GSM 1900 |
數據傳輸 | 數據下傳：最大 85.6 kbps 數據上傳：最大 42.8kbps 編碼方式：CS-1, CS-2, CS-3，CS-4 |
SIM卡接口 | 支持 3V SIM 卡，不支持中國電信2G卡； |
外置天線 | SMA 天線接口, 50 歐姆； |
支持協議 | 短信， TCP/IP, Modbus RTU, 自定義協議； |
| 繼電器輸出 | 2、4、8路繼電器輸出，額定輸出7A/125V AC，20A/14V DC； |
工作溫度范圍 | -10~+60 °C |
工作濕度范圍 | 相對濕度95%（無凝結） |
| 設備尺寸 | L105*W88*H30mm，墻面安裝以及DIN35mm 工業導軌安裝。 |
RTU5020_1_2選型表
| 型號 | GSM/3G/4G | 繼電器輸出 | 工作電壓 | 工作電壓 |
RTU5020 | 可選 | 2路 | 9~36VDC | 可選 110~220VAC |
RTU5021 | 可選 | 4路 | 9~36VDC | 可選 110~220VAC |
| RTU5022 | 可選 | 8路 | 9~36VDC | 可選 110~220VAC |
