BL100簡介

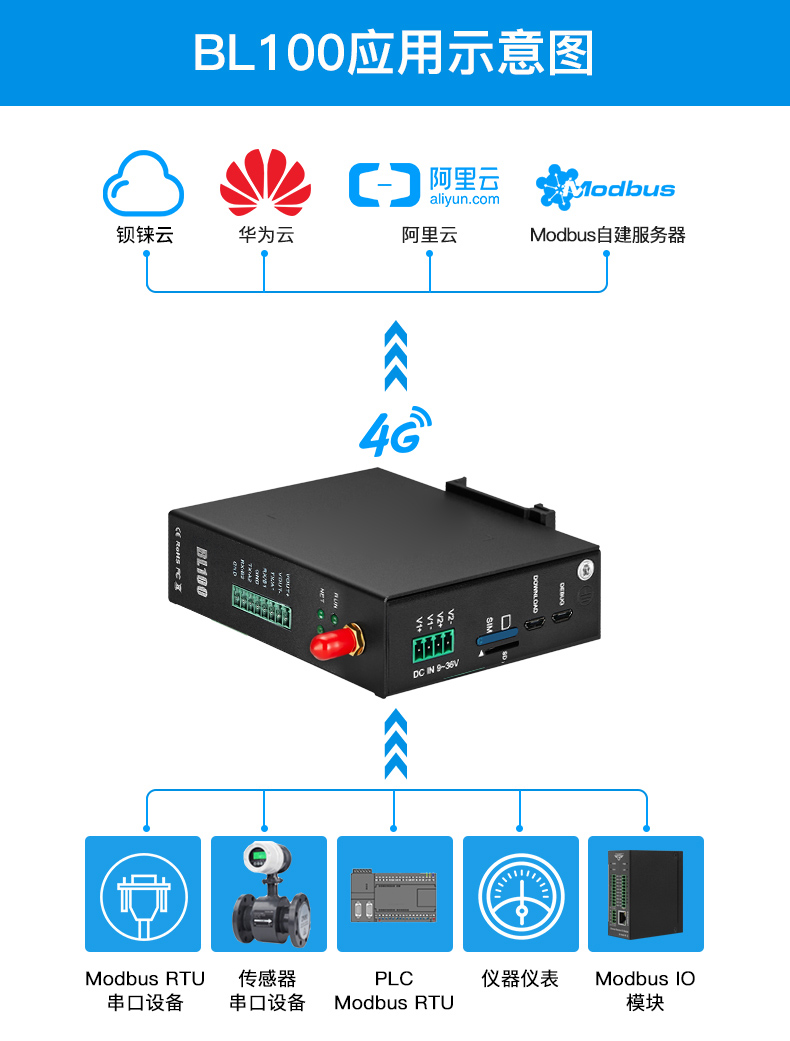

BL100是一款基于4G全網通的MODBUS轉MQTT網關設備，支持MODBUS RTU、MODBUS TCP、MQTT、阿里云、華為云、金鴿云和自定義平臺以及透明傳輸功能。方便用戶快速把多種工業設備接入云平臺如：華為云IoT、AWS IoT、阿里云IoT、ThingsBoard、金鴿云等云平臺，同時也可以接入SCADA、OPC UA、MES、BAS等上位機數據處理系統，多個平臺和上位機系統可以同時在線。
BL100 內嵌工業級GSM/GPRS/3G/4G 通信模塊，集成穩定可靠的32 位高性能微處理器MCU，基于uCOSII嵌入式實時操作系統。
設備支持Modbus Slave 功能和Modbus Master 主站功能，可擴展多達320個數據點的數據采集，用戶可以根據應用場合的特殊需要，預先配置各種高低限參數。當觸發后，無需親臨現場，設備會自動以短信，蜂窩網絡 網絡通知用戶以及傳輸數據到監控中心。
BL100系列適用于中國移動GSM網絡、中國聯通的WCDMA 3G 網絡、 以及中國移動、中國聯通、中國電信的4G 網絡。
功能特點
? 采用4G蜂窩網絡通信，不受距離限制，任何地方都可使用；
? 寬工作電壓設計，支持9~36VDC 供電，且?guī)в蟹婪唇颖Ｗo(hù)設計；
? 內置2 路DC 直流電源輸出，（輸出等于輸入電壓）節省布線成本；
? 采用本地配置軟件、遠程短信設置參數，方便操作，簡單易用；
? 內置軟件看門狗和硬件看門狗防止假死機；
? 1路485串口，支持ModbusRTU轉MQTT、透明傳輸；
? 串口波特率支持2400bps-115200bps；停止位支持1，2位，數據位支持8位，
支持None，Odd，Even 校驗方式；
? 支持Modbus Slave 協議，可接入SCADA、HMI、DSC、PLC 等上位機，支持Modbus RTU Master 協議，可用于擴展多達48 個Modbus Slave 設備，高達320 個數據
? 支持短信報警：能監控多個基于Modbus 的數據異常超限等報警，也可通過配置軟件設置以及短信查詢，一旦通訊失敗，將短信通知用戶。
? 采用完備的防掉線機制，掉線重發數據以及掉線短信通知用戶功能；
? 支持遠程短信重啟設備以及配置設備參數功能；
? 支持10個用戶號碼用于接收設備掉線、串口數據超限、異常的特定短信報警信息；
? 內置定時器功能，支持定時自動上報、定時短信、定時布撤防、定時重啟等功能；
? 支持USB接口通過電腦配置軟件讀取配置的參數、導入導出以及程序的升級；
? 采用金屬外殼，保護等級 IP30,金屬外殼和系統安全隔離，特別適合于工控現場的應用；
? 體積小，支持墻面安裝以及DIN35mm 工業導軌安裝方式。
BL101 接口介紹
技術參數
| 分類 | 參數 | 描述 |
| 電源 | 輸入電壓 | DC 9～36V |
功耗 | 正常：50mA@12V，最大：150mA@12V | |
電源輸出 |
| |
| 反接防護 | 支持， ESD空氣：15KV，浪涌：4KV | |
| 串口 | 串口數量 | 1 RS485 |
串口波特率 | 1200bps-115200bps | |
數據位 | 8 | |
校驗位 | None, Even, Odd | |
停止位 | 1, 2 | |
協議 | Modbus RTU（slave），Modbus RTU（master） | |
| 串口保護 | ESD ±8kV（接觸），4kV（空氣）； | |
| SIM卡 | 數量 | 1 |
規格 | 抽屜式接口，支持 1.8V/3V SIM/UIM 卡（NANO） | |
| 保護 | 內置 15KV ESD 保護 | |
4G (選配功能) | 天線接口數量 | 1 |
天線接口類型 | SMA孔式 | |
L-E版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B5,B8 FDD-LTE:B1,B3,B5,B7,B8,B20 TDD-LTE:B38,B40,B41 | |
L-CE版本 | GSM/EDGE:900,1800MHz WCDMA:B1,B8 TD-SCDMA:B34,B39 FDD-LTE:B1,B3,B8 TDD-LTE:B38,B39,B40,B41 | |
L-A版本 | WCDMA:B2,B4,B5 FDD-LTE:B2,B4,B12 | |
L-AU版本 | GSM/EDGE:850,900,1800MHz WCDMA:B1,B2,B5,B8 FDD-LTE:B1,B3,B4,B5,B7,B8,B28 TDD-LTE:B40 | |
L-AF版本 | WCDMA:B2,B4,B5 FDD-LTE:B2,B4,B5,B12,B13,B14,B66,B71 | |
| CAT-1版本 | GSM:900,1800 FDD-LTE:B1,B3,B5,B8 TDD-LTE:B34,B38,B39,B40,B41 | |
| 指示燈 | RUN燈 | 上電時常亮，系統運行時閃爍，系統不運行時熄滅。 |
ALARM燈 | 配置報警事件，觸發時報警燈常亮，恢復后熄滅。 | |
NET燈 | 以太網通信閃爍，4G通信常亮，以太網和4G都不通信時熄滅。 | |
TXD燈 | 發數據閃爍，不發數據熄滅。 | |
RXD燈 | 接收到數據閃爍，沒接收到數據熄滅。 | |
| 4G信號燈 | 信號強度較弱（0-14）：亮一個燈， 信號強度中等（14-22）：亮兩個燈， 信號強度較強（22-31）：亮三個燈。 | |
| 軟件參數 | 網絡協議 | Modbus RTU、Modbus TCP、MQTT、華為云、阿里云。 |
協議轉換 | 支持Modbus RTU轉MQTT | |
透明傳輸 | 支持 | |
從機接入 | 48個設備，最大映射I/O數據點數：320個點（布爾、16位，32位，64位） | |
用戶配置 | PC軟件配置，支持WIN XP、WIN 7、WIN 8和WIN 10。 | |
短信指令 | 支持 | |
注冊包 | 支持自定義注冊包 | |
| 心跳包 | 支持自定義心跳包 | |
| 安規認證 | MTBF | ≥10萬小時 |
| EMC | EN 55022: 2006/A1: 2007 (CE &RE) Class B IEC 61000-4-2 (ESD) Level 4 IEC 61000-4-3 (RS) Level 4 IEC 61000-4-4 (EFT) Level 4 IEC 61000-4-5 (Surge)Level 3 IEC 61000-4-6 (CS)Level 4 IEC 61000-4-8 (M/S) Level 4 | |
| 其他 | CE、FCC、ROHS | |
| 環境 | 工作溫度、濕度 | -40～80℃，5～95% RH |
| 存儲溫度、濕度 | -40～80℃，5～95% RH | |
| 其他 | 外殼 | 金屬材質 |
尺寸 | 83mm×30mm×100mm（L*W*H） | |
防護等級 | IP30 | |
凈重 | 225g | |
| 安裝方式 | 壁掛式、導軌式 |

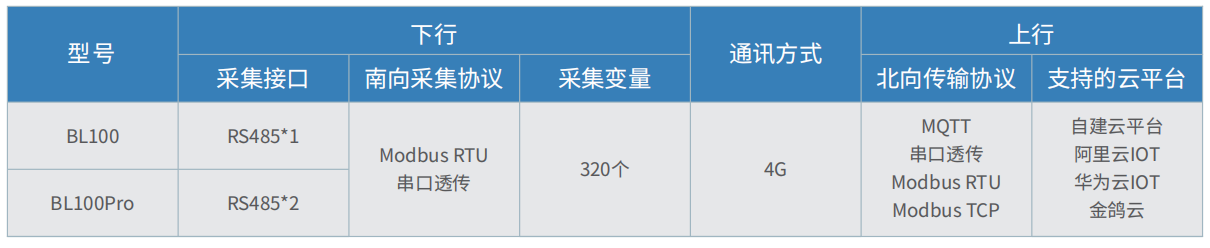

BL101 Modbus MQTT網關選型表
斷網數據補傳功能
當發生網絡故障時，設備本身可以緩存100000條數據，當網絡恢復時上傳服務器。
