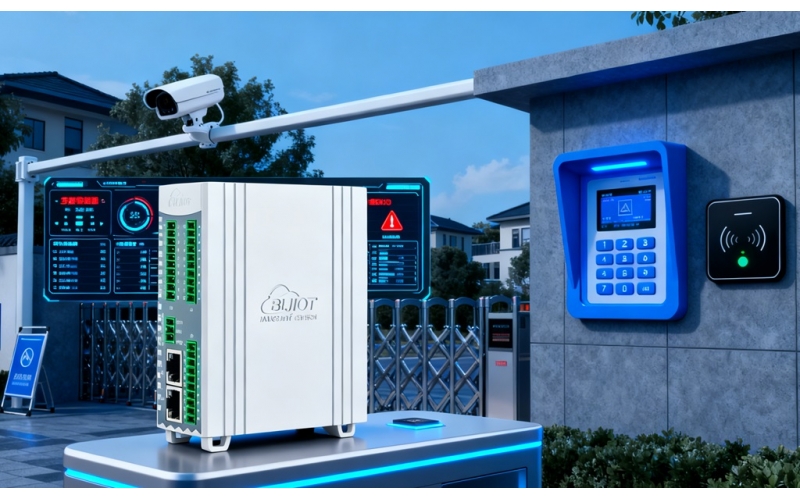

基于鋇錸技術 BA190 邊緣I/O模塊的安防門禁狀態監測解決方案

1. 方案概述

本方案利用鋇錸技術 BA190 BACnet/IP 邊緣I/O模塊，作為傳統專業門禁控制系統的有效補充與集成樞紐，實現對門禁系統關鍵狀態（如門狀態、報警信號、消防聯動）的實時采集、邏輯判斷與無縫集成。它將分散的、非智能的門禁點狀態轉化為標準的BACnet/IP數據，上傳至樓宇自控系統或安防管理平臺，從而提升整體安防管理的集中化、自動化水平和響應速度。

2. 系統架構與工作原理

• 感知層：門磁開關、出門按鈕、玻璃破碎探測器、報警按鈕、門禁控制器提供的干接點報警輸出等。

• 控制核心：BA190 主模塊 + 配套 Y系列 I/O 擴展模塊。

• 執行層：聲光報警器、報警繼電器（可聯動視頻錄像等）。

• 管理層：通過 BACnet/IP 協議，將狀態與報警信息集成至BMS或安防平臺。

工作流程：

1. 狀態采集：BA190通過其數字量輸入模塊，實時監測門磁、出門按鈕等設備的狀態變化。

2. 邏輯判斷：模塊內置的邏輯功能可執行簡單的判斷，如門“常開”報警（門開啟時間超過預設值）、“強行闖入”報警（門磁報警但無合法開門信號）。

3. 報警與聯動：當檢測到報警狀態時，BA190可通過數字量輸出模塊驅動聲光報警器，或通過繼電器輸出提供干接點信號給視頻監控系統進行聯動錄像。

4. 數據上傳：所有門的開關狀態、報警事件、設備故障信息均被轉換為BACnet對象，實時上傳至監控中心，并在圖形化界面上顯示。

BA190 IO 選型配置

安防門禁狀態監測的核心是數字量信號的采集與輸出。以下是針對不同功能的詳細IO選型說明：

1. 數字量輸入 - 用于狀態與報警信號采集
這是整個方案的核心輸入部分。推薦選用 Y13型號模塊，這是一款8通道干接點數字量輸入模塊。

• 應用點：

• 門狀態監測：連接門磁開關，檢測門的開/關狀態。門關閉時干接點閉合，門打開時干接點斷開。

• 出門請求監測：連接出門按鈕，記錄手動出門請求。

• 報警信號采集：連接玻璃破碎探測器、緊急報警按鈕或第三方門禁控制器提供的“報警”、“故障”等干接點輸出信號。

• 優勢：干接點輸入具有極高的兼容性和抗干擾能力，無需區分極性，可直接與絕大多數安防傳感器和設備對接。一個Y13模塊可監測8個獨立的點位，非常適合分布式、多點位的門狀態監測。

2. 數字量輸出 - 用于本地報警與聯動控制
用于在發生報警時進行本地聲光提示或與其他系統聯動。推薦選用 Y24型號模塊，這是一款4通道繼電器輸出模塊。

• 應用點：

• 驅動聲光報警器：當BA190邏輯判斷發生非法闖入或門超時報警時，觸發繼電器閉合，點亮現場聲光報警器，起到威懾和提示作用。

• 提供聯動信號：繼電器輸出提供一個無源的干接點信號，可以傳遞給視頻監控系統，觸發攝像機進行報警聯動錄像和預置點轉動。

• 優勢：繼電器輸出隔離性好，負載能力強（最大250VAC/30VDC, 2A），可以直接控制交流220V的聲光報警器，無需中間繼電器，簡化了布線。

3. 模擬量輸入 - 用于擴展監測（可選）
在某些特定場景下，可能需要監測模擬量信號。推薦選用 Y33型號模塊，這是一款4通道0-5V/0-10V模擬量輸入模塊。

• 應用點：監測一些輸出0-10V信號的特定傳感器，例如，用于監測重要通道壓力的極早期空氣采樣報警系統的模擬輸出信號，作為安防狀態的輔助判斷。

4. 采用BA190的核心優勢

1. 無縫集成，打破信息孤島

• 優勢：BA190將非BACnet協議的安防設備狀態（干接點信號）直接轉換為標準的BACnet對象，使得門禁狀態能夠輕松集成到基于BACnet的BMS中。運維人員可以在一個統一的平臺（如樓控系統）上同時查看空調、照明和門禁狀態，實現了跨系統的集中監控。

2. 邊緣智能，提升響應速度與可靠性

• 優勢：BA190具備本地邏輯處理能力。例如，可以設置“門開啟超過30秒”則觸發“門超時”報警并立即驅動本地聲光報警器。這個過程完全在本地執行，響應速度極快（毫秒級），且不依賴于網絡和中央服務器的穩定性，大大提高了報警的實時性和系統可靠性。

3. 靈活經濟，簡化系統架構

• 優勢：對于只需要狀態監測和簡單聯動的場景（如機房、倉庫門、安全通道門），無需配置完整的門禁控制器，僅需BA190配合IO模塊即可實現，成本顯著降低。模塊化的選型允許根據監測點的數量精準配置，避免資源浪費。

4. 工業級品質，保障穩定運行

• 優勢：寬溫設計、電氣隔離和強大的EMC性能，確保BA190在弱電間等非理想環境下能夠7x24小時穩定運行，其可靠性遠超商業級的IO采集模塊。

5. 便捷運維與遠程管理

• 優勢：通過內置的Web界面，可以遠程查看所有DI/DO的實時狀態，診斷線路故障（如線路斷路），并修改報警參數（如門超時時間）。集成BLRAT工具支持遠程固件升級，極大降低了現場維護頻率和成本。

5. 總結

鋇錸技術 BA190 BACnet/IP 邊緣I/O模塊為安防門禁系統提供了一個高度靈活、經濟高效且極其可靠的“狀態監測與集成”解決方案。它有效地填補了專業門禁系統與樓宇自控系統之間的鴻溝，通過邊緣智能實現了更快速的本地報警聯動，并通過開放的標準協議實現了安防信息的高度集中與可視化。該方案是構建智能化、集成化現代樓宇安防管理體系的重要工具。
